Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE6 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Jenis: | Slewing Drive Gearbox | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Jaminan: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Jenis gigi: | gigi heliks | Motor ayun: | AC atau DC atau Hidrolik |
Warna: | Pelanggan Diperlukan | Aplikasi: | Pelacak Surya |
Cahaya Tinggi: | Drive Slew Kecil CSP,Drive Slew Kecil CPV,Drive Slew Tertutup 42CrMo |

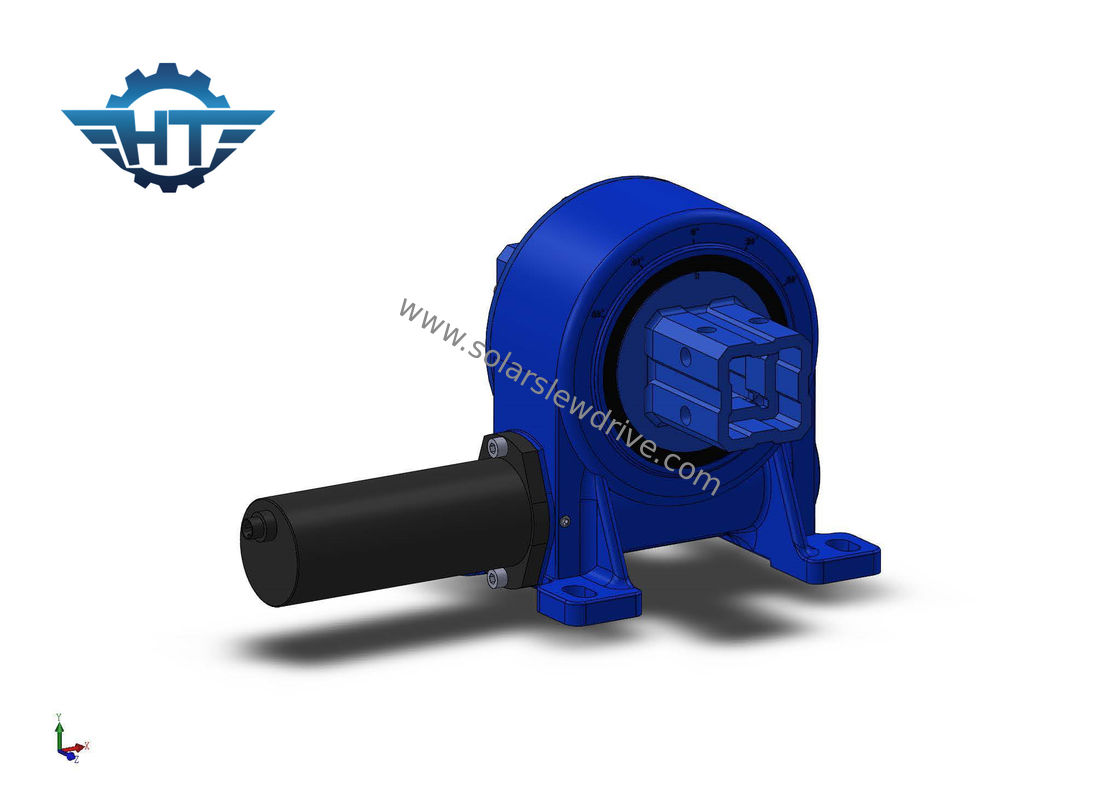

Gigi Cacing Amplop Tunggal, Drive Slew Kecil Tertutup IP66 Untuk Tenaga Surya CSP Dan CPV
Deskripsi Bantalan Cincin Slewing
Slew drive adalah unit all-in-one yang terdiri dari slew ring, gear, housing, dan motor (listrik atau hidrolik) dan dirancang untuk pemuatan aksial, radial, dan momen.Kami mengembangkan drive slew gear worm backlash tinggi khusus untuk aplikasi yang membutuhkan akurasi tinggi.
Fitur
1. Didukung dengan teknologi cacing jam pasir (Double Enveloping) untuk meningkatkan beban, efisiensi dan akurasi.
2. Memproduksi berbagai macam gaya penggerak, ukuran model, rentang kinerja, opsi penyegelan, dan karakteristik pemasangan.
3. Ukuran model standar dari diameter 75mm hingga 800mm.
4. Serangan balik, hampir nol serangan balik
5. Mengunci sendiri
Beberapa Pilihan
1. Rasio reduksi gigi 31: 1 hingga 150: 1
2. Horizontal, vertikal, atau kombinasi pemasangan beberapa sumbu
3. Cacing tunggal atau cacing ganda
4. Opsi motor listrik atau Hidrolik
5. Perumahan: Terbuka atau Tertutup
6. Konfigurasi input yang disesuaikan
7. Desain khusus sesuai persyaratan aplikasi
Data teknis
Parameter Kinerja Model VE | ||||||||||||
Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (Nm) | Torsi Miring (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Presisi (derajat) | presisi | AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | -40~+120 | Ya | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | -40~+120 | Ya | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.10 | 66 | -40~+120 | Ya | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 0.10 | 66 | -40~+120 | Ya | 251 kg |
