Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE5 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Jenis: | Bantalan Slewing Kecil | Sumbu: | sumbu tunggal |
---|---|---|---|
Tempat asal: | Changzhou, Cina | Struktur: | cacing dan bantalan |
Masa hidup: | 30 tahun | Warna: | RAL9006 |
Penggunaan: | Pelacak Surya | Lindungi Fitur: | IP66 |
Cahaya Tinggi: | panel surya Small Slew Drive,Hourglass Small Slew Drive,bantalan slew drive Hourglass |

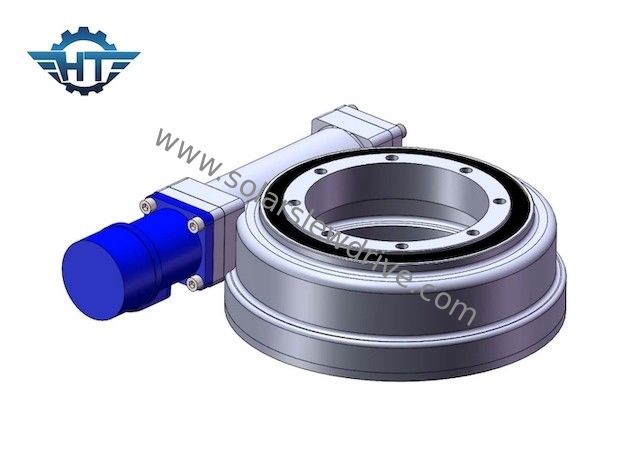

Jam Pasir Worm Gear Slew Drive Slewing Drive Gearbox Solar Tracker Untuk Panel Surya
Deskripsi WOrm Gear Enveloping Slewing Drive
Penggerak slewing horizontal sumbu tunggal SE adalah komponen penting untuk sistem pelacakan surya sumbu tunggal dan sistem pelacakan surya sumbu ganda.Selain itu, juga dapat diterapkan dalam sistem CSP dan CPV, energi angin, dll.
Sistem Pelacakan Sumbu Tunggal
Pelacak sumbu tunggal mengarahkan modul PV di sepanjang satu sumbu rotasi, bergerak horizontal dari timur ke barat saat matahari bergerak.Memindahkan modul PV ini mengharuskan peredam menawarkan torsi penahan beban dan rotasi – sesuatu yang hanya dapat ditawarkan oleh penggerak slewing yang sangat khusus.Penggerak slewing yang diterapkan pelacak yang melibatkan lebih banyak gigi pada garis pitch ring roda gigi akan menawarkan jumlah kekuatan, daya tahan, dan kinerja maksimum.Ini memastikan pelacak memiliki masa pakai lapangan terpanjang dengan jumlah waktu henti atau biaya pemeliharaan paling sedikit.
Pelacak Sumbu Ganda
Pelacak sumbu ganda berputar dari sisi ke sisi dan ke atas dan ke bawah, memungkinkan pelacakan pergerakan matahari yang lebih tepat. Penggerak slewing ini memungkinkan keluaran energi yang lebih tinggi daripada sistem sumbu tunggal.Mengingat bahwa mereka menggunakan dua derajat kebebasan, memanfaatkan drive slewing yang kuat dan kuat bahkan lebih penting untuk fungsionalitas yang andal dan berkelanjutan di lapangan.
Parameter Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Keuntungan
1. Rotasi 360 derajat
2. Motor penggerak terhubung ke sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi, cocok untuk pemasangan horizontal
