Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE3" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 120~504 / pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE3" |
---|---|---|---|
Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
Warna: | Seperti yang diminta | Aplikasi Penggerak Slewing: | Pelacak Panel Surya |
Tempat asal: | Changzhou, Cina | Motor ayun: | Motor 24VDC |
Jaminan: | 5 ~ 10 tahun | Kehidupan Lapangan: | 30 tahun |
Situs Instalasi: | Lapangan Terbuka, Atap Datar | Fitur: | Aman |
Cahaya Tinggi: | Perangkat Slewing pelacakan surya VE3,Perangkat Slewing pelacakan surya 42CrMo,Perangkat Slewing surya Motor 24VDC |

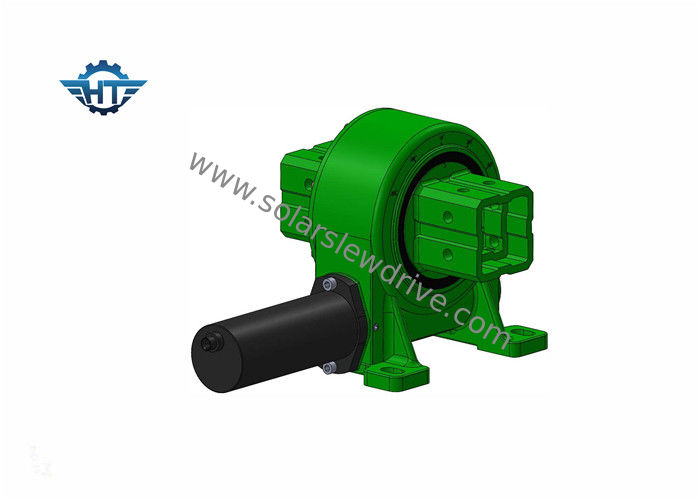

Perangkat Slewing Kecil Sumbu Tunggal VE3 Untuk Sistem Pelacakan Surya Sumbu Tunggal
Drive slewing adalah jenis produk transmisi baru, dapat memutar beban berat dengan kecepatan yang sangat lambat.Biasanya terdiri dari worm, gear, housing, motor dan komponen lainnya.Karena komponen inti adalah cacing dan roda gigi jam pasir, mereka dapat secara bersamaan menahan gaya aksial, gaya radial, dan momen guling.Dibandingkan dengan produk rotari tradisional, penggerak slewing baru memiliki fitur pemasangan yang mudah, perawatan yang mudah, dan tingkat ruang pemasangan yang lebih besar.
Parameter Kinerja Seri VE
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Berat |
Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35 |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51 |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61 |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 |
Penggerak slewing yang direkomendasikan
Drive slewing perumahan tertutup | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Drive slewing perumahan tertutup yang presisi | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Penggerak slewing roda gigi cacing | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Drive slewing sumbu ganda | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Drive slewing tertutup vertikal | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
