Vertikal Worm Gear Solar Tracker Slew Drive, cacing jam pasir untuk sistem pelacakan surya

Name: Vertikal Worm Gear Solar Tracker Slew Drive, cacing jam pasir untuk sistem pelacakan surya
Brand: HangTuo
SKU: VE9
Price: 280 USD
Availability: InStock
Rating: 5 (118 reviews)
ISBN: 12867868

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	VE9

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Tipe:	tertutup	Aplikasi:	Mesin Konstruksi
Sopir:	motor hidrolik	Kelas IP:	IP66
Warna:	Seperti yang diminta	Efisiensi:	40%
Model:	VE9	Perbandingan:	61: 1
Cahaya Tinggi:	slewing drive untuk sistem pelacakan surya , drive pelacak surya

Vertikal Worm Gear Slew Drive Dengan Hourglass Worm Untuk Sistem Pelacakan Sumbu Tunggal Linkage

Deskripsi

Perancangan vertikal adalah titik terang terbesar dari drive slewing Hangtuo, perancangan vertikal terutama digunakan untuk sistem pelacak surya, struktur khusus menyederhanakan struktur kompleks braket sistem pelacakan surya sumbu tunggal, mengurangi biaya keseluruhan sistem, perancangan vertikal memainkan peran yang lebih kompetitif di pasar pelacak surya.

Model:	VE9	Tempat asal	Changzhou, Cina
Merek	HANGTUO	Tipe	Tertutup
Bahan	42CrMo,50Mn	Torsi Keluaran	7320 Nm
Torsi Momen Miring	18300 Nm	Memegang Torsi	51000 Nm
Peringkat Aksial Statis	90 KN	Peringkat Radial Statis	160 KN
Peringkat Aksial Dinamis	45 KN	Peringkat Radial Dinamis	80 KN
Perbandingan gigi	61: 1	Efisiensi	40%

Aplikasi

Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
Spesifikasi SDE Dual-Axis Positioner

fitur

1. Desain tertutup vertikal dengan output tunggal atau ganda.

2. Menggunakan gigi cacing jam pasir, kontak multi-gigi, mentransfer torsi tinggi untuk menahan beban yang lebih besar.

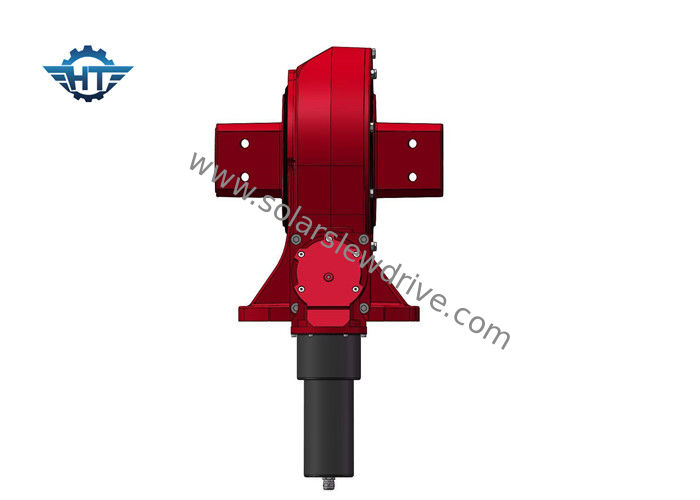

Vertikal Worm Gear Solar Tracker Slew Drive, cacing jam pasir untuk sistem pelacakan surya 0

Data Teknis Drive Slewing Seri VE

Model	Perbandingan	Nilai Torsi Keluaran (Nm)	Torsi Kemiringan (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3"	31: 1	600	1500	1800	22	15	40%	0.1	Iya	12
5"	37:1	800	5000	9200	16	27	40%	0.1	Iya	18
7"	57:1	1750	7000	13200	34	58	40%	0.1	Iya	32
8"	51:1	2250	11200	20400	50	80	40%	0.1	Iya	28
9"	61: 1	2250	16000	30800	60	130	40%	0.1	Iya	52
12"	78: 1	4300	25000	40560	77	190	40%	0.1	Iya	65
14"	85: 1	5600	48000	44200	110	230	40%	0.1	Iya	88
17"	102: 1	6750	67000	53040	142	390	40%	0.1	Iya	135
21"	125: 1	16000	89000	65000	337	640	40%	0.1	Iya	192
25"	150: 1	21450	112000	89000	476	950	40%	0.1	Iya	251

Aplikasi

Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang memerlukan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, tetapi tidak terbatas pada:
1.Pelacak surya
2. Turbin Angin
3. Lift pria
4. Mesin hidroliky
5. Telehandler
6.Excavator
7. Angkat
8. Crane
9. Peralatan pengeboran
10.Peralatan militer
