Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE1 ~ SE25 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE1 ~ SE25 | Perbandingan gigi: | 31: 1 ~ 150: 1 |
---|---|---|---|
Aplikasi: | Pelacak Surya | Tempat asal: | CHANGZHOU, CHINA |
Sopir: | Motor Gigi 24VDC | Sertifikat: | ISO9001 / CE |
Fitur: | Sumbu Tunggal | Pemeliharaan: | Gratis |
Warna: | Seperti yang diminta | reaksi: | 0,1 derajat |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

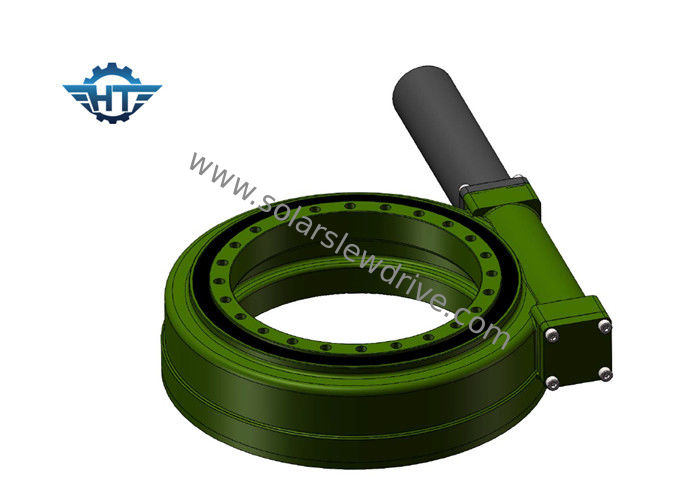

Single Axis SE1 - SE25 Solar Tracker Slew Drive Dengan Motor Gear 24VDC Untuk Sistem Pelacakan Surya
Keterangan
Cincin slewing, juga dikenal sebagai bantalan slewing atau bantalan meja putar, adalah bantalan besar yang mampu menopang lebih banyak beban aksial, beban radial, dan momen miring.Ini dikenal sebagai: "sambungan mesin", bagian transmisi mesin yang penting, antara dua objek yang membutuhkan gerakan putar relatif.Ini memiliki cincin bagian dalam dan luar, rolling dan komponen lainnya.
Seseorang dapat mempertimbangkan penggerak slewing sebagai gearbox karena komponen gerak inti adalah bantalan slewing dan poros cacing.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Sebagai sumber tenaga, motor penggerak biasanya berupa motor roda gigi planetary DC atau motor roda gigi AC.Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Karena komponen inti adalah penggerak ring slewing, girboks slewing dapat dengan mudah menahan gaya aksial dan radial.Prinsip kerja penggerak slew: Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;Cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.
Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Keuntungan Slewing Drive
1. Teknologi cacing jam pasir memberikan lebih banyak kontak gigi, torsi lebih tinggi
2. Memberikan solusi yang ekonomis dan kompak dengan biaya perawatan yang rendah
3. Teknologi pemrosesan slewing gear dan raceway harden meningkatkan masa pakai slew drive
4. Semua komponen mekanisme slewing diuji secara ketat dan memiliki jaminan kualitas yang baik
5. Desain khusus tersedia
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Memegang Torsi | Beban Aksial | Beban Radial | Efisiensi | presisi | Mengunci sendiri | Berat |
Nm | Nm | Nm | kn | kn | derajat | Ya | kg | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | Ya | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | Ya | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | Ya | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | Ya | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 182 |
Aplikasi Slewing Drive
Slewing drive adalah produk kontrol gerak yang sempurna untuk aplikasi yang membutuhkan kekuatan torsi rotasi.
Slew Drive For Solar: dirancang dalam rotasi panel fotovoltaik surya dan meningkatkan efisiensi pembangkit listrik.Tersedia solusi pelacakan surya sumbu tunggal & sumbu ganda.Power Jack Motion slewing drive untuk aplikasi sistem pelacakan surya termasuk Solar Concentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), solar parabolic trough, PV tracker
Untuk generator angin: Slewing drive digunakan untuk memutar tumpuan di turbin angin
Slewing Drive untuk Aplikasi Mesin Konstruksi: diterapkan secara luas pada truk derek yang dipasang, platform kerja udara, Dock Crane, Timber Grab
Untuk Pasar Industri: Jalur Otomasi/Perakitan, lengan robot
Untuk Satelit: slew drive dapat digunakan untuk komunikasi luar angkasa dan sistem penentuan posisi global di parabola
