Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE21 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SE21 " |
---|---|---|---|
Perbandingan gigi: | 125: 1 | Dinilai Torsi Output: | 16 kNm |
Memiringkan Torsi: | 205 kNm | Efisiensi: | 40% |
Warna: | RAL 9006 | ||
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

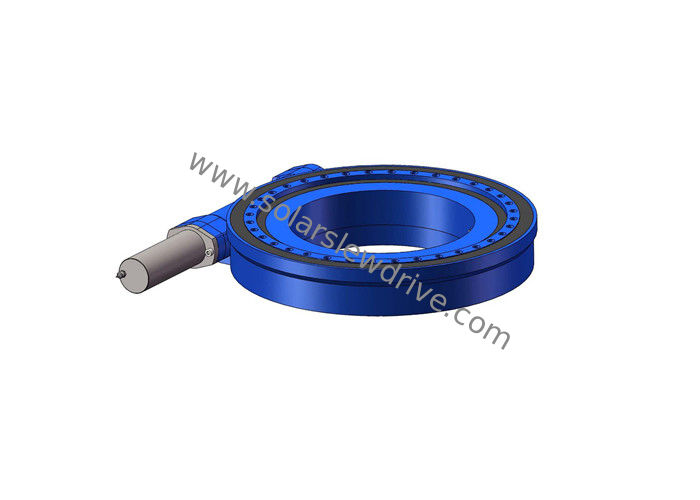

21 Inch IP66 Solar Tracker Slew Drive Dengan 42CrMo Worm Dan Amplop Gear Untuk Penggunaan Industri
Keterangan
Bantalan slewing atau slew ring drive adalah bantalan elemen bergulir rotasi yang biasanya dapat menopang beban berat tetapi putarannya lambat.Ini sering digunakan pada platform horizontal seperti derek konvensional, swing yarder, atau platform yang menghadap angin dari kincir angin sumbu horizontal.
Fitur
1. Bisa mendapatkan rasio transmisi yang besar
2. Desain yang lebih kompak
3.Lebih banyak kontak gigi dengan menggunakan envelop worm,NS transmisi multi-gigi meshing membuatnya berjalan lancar dengan kebisingan yang rendah.
4. Self-locking, dapat mewujudkan self-locking terbalik, yaitu, hanya cacing untuk menggerakkan roda cacing.Dengan fitur ini, mekanisme worm yang digunakan pada alat berat dapat memainkan peran perlindungan keselamatan.
5. Efisiensi transmisi tinggi, lebih sedikit keausan.
Parameter Penggerak Slewing SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Aplikasi
Mesin rekayasa adalah tempat yang paling banyak digunakan untuk bantalan slewing, seperti mesin pemindah tanah, Excavator, mesin Disintegrasi, Stacker reclaimer, grader, penggiling jalan, mesin bor yang kuat, mesin bor batu, dll.
Aplikasi drive slewing sangat luas dan telah meningkat secara signifikan.Dulu terutama digunakan untuk pertambangan dan konstruksi berat, sekarang aplikasi penggerak slewing mencakup energi surya, turbin angin, dan bahkan wahana hiburan.Industri beralih ke slew drive yang membutuhkan kekuatan, akurasi, keamanan, dan efisiensi yang luar biasa.
