Deskripsi Produk

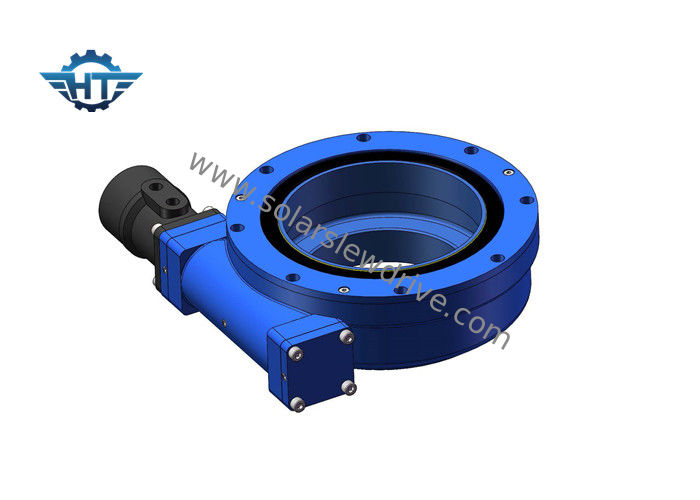

Drive slew standar dilengkapi dengan housing terbuka sementara open housing gagal memberikan peringkat IP yang bagus bagi komponen. Drive slewing Hangtuo dilengkapi dengan housing tertutup yang memberikan drive slewing perlindungan IP66. Itu membantu drive slewing dapat bekerja di lingkungan yang keras. Slewing drive kami memiliki fitur self locking hourglass shaft worm. Setelah input sumber daya dikembalikan ke netral, poros cacing akan mengunci beban ke posisinya tanpa memerlukan perangkat pengereman eksternal.
Parameter Performace dari Seri SE
| Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | iya nih | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | iya nih | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | iya nih | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 204 |
Aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, antena satelit dan antena parabola, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan alat oli, penangan ban, derek penggali, dan lift otomotif, robot, dll.
Transportasi, Penanganan & Penyimpanan
Transportasi hanya dalam posisi horizontal, dampaknya harus dihindari.
Kenakan sarung tangan kerja dan berhati-hatilah saat memegang drive slew.
Gunakan lubang-lubang cincin pada drive bilah untuk memperbaiki baut untuk pengangkatan, penanganan, dan penempatan yang aman.
Simpan hanya dalam posisi horizontal dan di ruangan tertutup, jauhkan dari basah, perlindungan korosi permukaan permukaan kawin yang terekspos berlangsung sekitar 1 bulan dalam kemasan tertutup. Penyimpanan periode yang lebih lama membutuhkan tindakan perlindungan khusus.
Mengangkut cincin slew yang belum terbongkar
Gunakan alat pengangkat yang cocok / jangan pernah mengangkut produk secara vertikal
Drive slew yang tidak terbungkus dapat diangkut dengan roda gigi dengan kondisi sebagai berikut:
1. Roda pengangkat harus dikonfigurasikan dengan benar untuk muatan transportasi unit.
2. Baut cincin harus dikonfigurasikan dengan tepat untuk berat unit transportasi.
3. Slew drive hanya akan diangkut dengan sendirinya.
4. Transportasi dalam perusahaan hanya akan dilakukan secara horizontal.
