Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 100~1200/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE14 | Memegang Torsi: | 54200 Nm |
---|---|---|---|
Memiringkan Torsi: | 68000 Nm | Torsi Keluaran: | 6550 Nm |
Beban aksial: | 680 kN | Beban Radikal: | 230 kN |
Sertifikat: | ISO9001, CE | Dilukis: | Tersedia |
Cahaya Tinggi: | penggerak slew hidraulik umur panjang,penggerak slew hidraulik platform yang dipasang laba-laba,penggerak slew ip66 untuk pelacak surya |

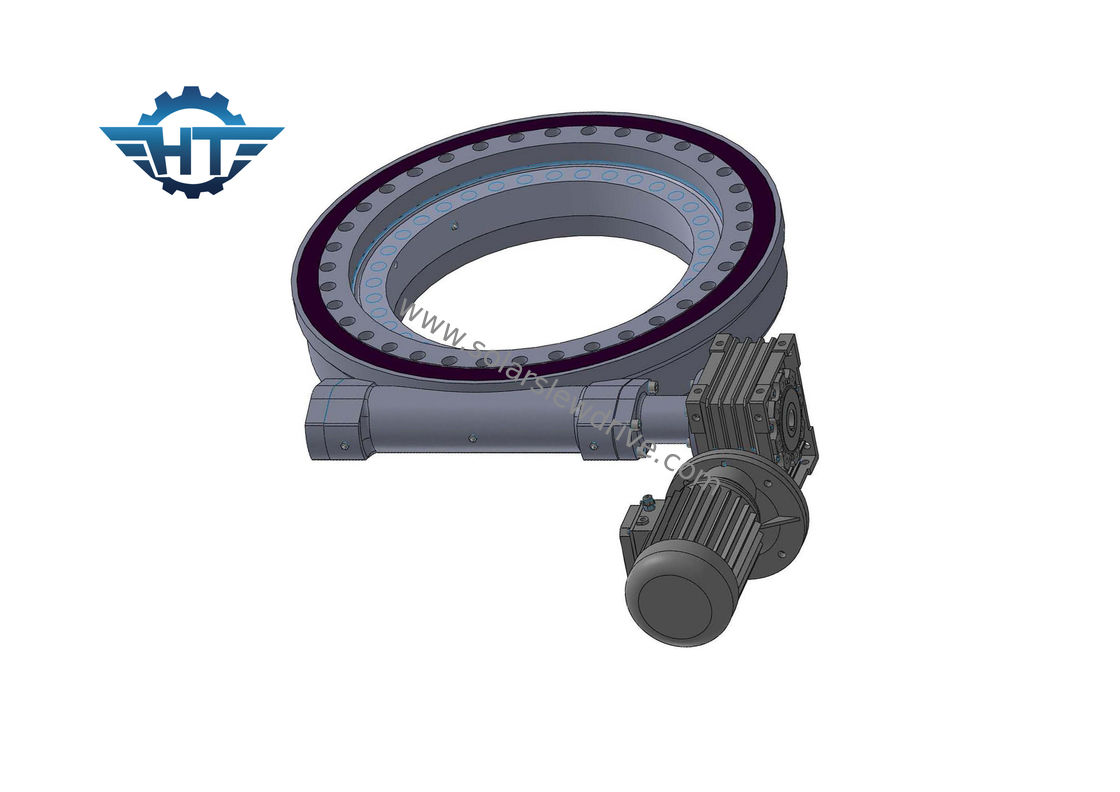

Self-lock Slewing Bearing Gearbox Dengan Motor Hidrolik Untuk Mobile Harbour Crane
Deskripsi Produk
Slewing drive atau slewing ring dapat diperlakukan sebagai gearbox karena komponen intinya adalah slewing bearing dan worm shaft.Ini juga terdiri dari komponen tambahan seperti segel, rumah, dan motor.Motor biasanya adalah motor roda gigi planetary DC, motor roda gigi AC atau motor hidrolik.Motor hidrolik terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya.Slewing gearbox dapat dengan mudah menahan gaya aksial dan radial.
Fitur
Slewing drive gearbox memiliki karakteristik self-locking terbalik yang sangat meningkatkan stabilitas sistem dan meningkatkan faktor keamanan.Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Gearbox penggerak slewing mengadopsi teknologi cacing jam pasir yang memberikan lebih banyak kontak gigi, sehingga torsi lebih tinggi.
Teknologi pemrosesan slewing gear dan raceway harden untuk meningkatkan umur lapangan drive slewing.
Gearbox penggerak slewing tertutup sepenuhnya yang dapat melindungi penggerak dari berbagai kondisi lingkungan seperti debu, air, pasir, dll.
Performa Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Aplikasi
Aplikasi platform yang dipasang laba-laba
Mobil bertingkat tinggi tipe laba-laba terutama dalam tipe roda tanpa tanda, jalur karet tanpa tanda tipe dua metode berjalan.
Desain struktur yang khas
1, desain mekanisme kaki Kendaraan kerja ketinggian tinggi memiliki berbagai jenis kaki, untuk meratakan dan memastikan stabilitas seluruh peran kerja kendaraan, membutuhkan kuat dan andal, mudah dioperasikan.
2, penentuan rentang kaki Kaki kendaraan kerja ketinggian tinggi umumnya diatur bolak-balik, dan memanjang ke kedua sisi, titik penyangga kaki arah vertikal dari pemilihan posisi yang sesuai, prinsipnya adalah bahwa platform operasi dalam beban kalibrasi dan sebagian besar (besar) rentang operasi, stabilitas kendaraan untuk memenuhi persyaratan.
