Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE8 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tipe: | VE8 Slewing Drive | Tempat asal: | Changzhou, Cina |
---|---|---|---|
Fungsi: | Tambah Torsi | Sertifikasi: | ISO, CE |
Melindungi: | Tertutup | Bahan: | 42CrMo atau 50Mn |
Garansi: | 10 tahun | Ukuran: | 3 inci hingga 25 inci |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

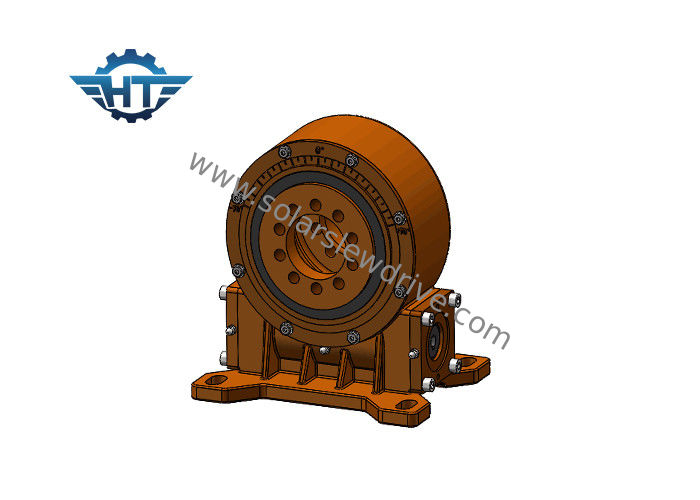

Ve8 Vertikal Solar Tracker Slew Drive Dengan Helical Gear Dan Cacing Amplop Untuk Pelacak Surya
Deskripsi
Slewing ring, juga dikenal sebagai slewing bearing atau turntable bearing, adalah bantalan besar yang mampu menopang beban aksial, beban radial dan momen miring yang lebih besar. Ini adalah bagian transmisi mesin yang penting. Ini memiliki cincin bagian dalam dan luar, bergulir dan komponen lainnya.
Orang dapat menganggap slewing drive sebagai gearbox karena komponen gerakan inti adalah slewing bearing dan cacing shaft. Ini juga terdiri dari komponen tambahan seperti seal, housing, dan motor. Sebagai sumber tenaga, motor penggerak bilah biasanya motor roda gigi planetary DC, motor stepper DC, motor roda gigi AC, dll. Motor hidrolik AC terutama digunakan pada mesin konstruksi sebagai sistem penggerak daya. Karena komponen inti adalah slewing ring drive, slewing drive dapat dengan mudah menahan gaya aksial dan radial.
Prinsip Kerja Slew Drive
Cacing digerakkan oleh motor, yang menggerakkan cincin luar dari cincin slewing untuk berputar; cincin luar menghasilkan torsi melalui flensa dan cincin bagian dalam cincin slewing dipasang di rumahan.
Slewing drive memiliki penguncian diri terbalik karena worm gear drive dengan karakteristik penguncian diri terbalik. Fitur ini sangat meningkatkan stabilitas operasi dan faktor keamanan host. Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Data teknis
Model | Dinilai Output Torsi (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Presisi (derajat) | Presisi | AKU P | Mengunci sendiri | Berat (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | Iya | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | Iya | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | Iya | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | Iya | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | Iya | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | Iya | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | Iya | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | Iya | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | Iya | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | Iya | 251 kg |
