Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE3 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Perbandingan gigi: | 31: 1 | Torsi Output Normal: | 533 Nm |
---|---|---|---|
Tempat asal: | CHANGZHOU, CHINA | Memegang Torsi: | 7000 Nm |
Memiringkan Torsi: | 744 Nm | Dinilai Torsi Output: | 0,065 RPM |
Pemakaian: | Pelacak Surya | Lindungi Fitur: | IP66 |
Cahaya Tinggi: | membunuh drive untuk pelacak surya,pelacak surya drive |
SE3 Kecepatan Rendah Tertutup Slew Drive Kecil, Satu Sumbu Dengan 24vdc Planetary Gear Motor Cocok Untuk Sistem Pelacakan Surya
Deskripsi

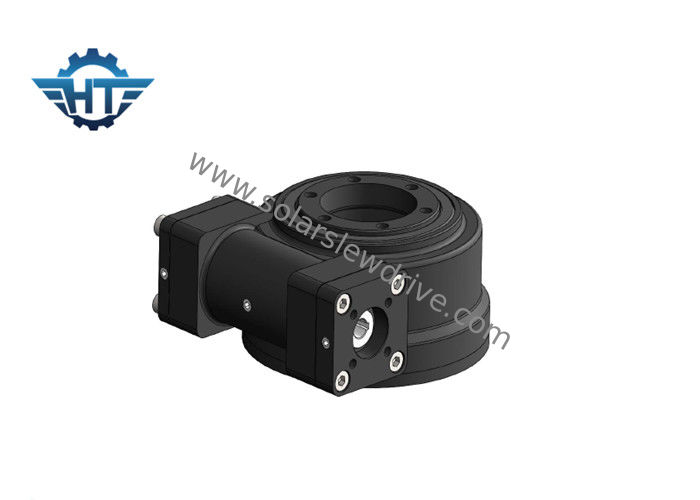

SE3 Slew Drive
Karena berbagai kegunaannya, drive slewing hadir dalam berbagai ukuran model, rentang kinerja, dan karakteristik pemasangan.Drive sangat cocok untuk aplikasi yang memerlukan penahan beban dan torsi rotasi dari kotak roda gigi yang sama.Mereka juga dapat dibuat dengan sumbu rotasi ganda, (sumbu berputar pada saat yang sama) atau dengan penggerak ganda pada sumbu yang sama, (dua ulir cacing menggerakkan ring gear yang sama dalam satu sumbu).
Catatan
1. Motor yang berbeda (AC, DC, dan Hidrolik) dapat dirancang sesuai dengan kebutuhan pelanggan.
2. Poros berlawanan dengan motor dapat memilih untuk menjadi kepala hex atau tidak.
Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil serta masa pakai yang lama lebih dari 10.000 jam.
Ukuran
Lembar Teknis Penggerak Slewing Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Iya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Iya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Iya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Iya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Iya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Iya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Iya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Iya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Iya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Iya | 204 |
