Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE3 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE3 |
---|---|---|---|
Tipe: | cacing dan roda cacing | Jaminan: | 3 tahun |
Dukungan teknis: | Seumur hidup | Aplikasi: | Sistem pelacakan surya |
Perbandingan: | 31: 1 | Seumur hidup: | 30 tahun |
Tingkat perlindungan: | IP66 | ||
Cahaya Tinggi: | slew drive kecil,motor penggerak cacing |

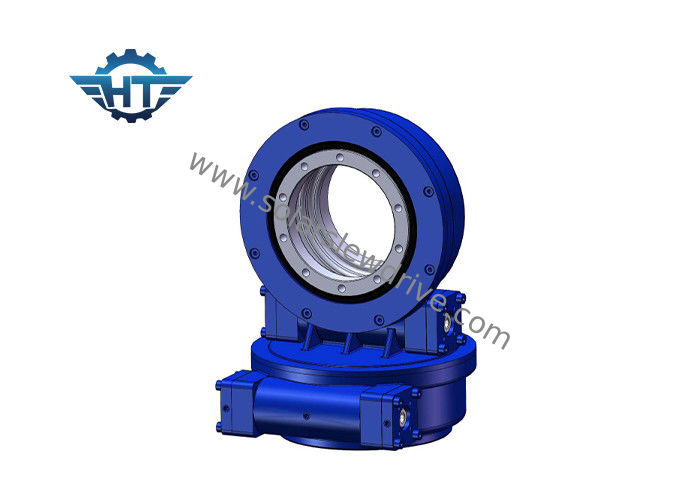

Drive Pelacak Surya SDE3 Ukuran Kecil Dengan Motor Roda Gigi Planetary 24 VDC Untuk Pelacak Sumbu Ganda
Kami menawarkan Drive slewing SDE3 ukuran kecil digunakan untuk pelacak surya sumbu ganda dengan panel surya dari 3-5 meter persegi.
Jenis: Bantalan miring untuk sistem pelacakan matahari
Nama Merek: Hangtuo
Nomor Model: SDE3
Rasio Gear: 31: 1
Deskripsi slewing drive
Sistem pelacakan surya tertutup drive slew perumahan Dengan kapasitas momen miring.
Penggerak slewing terutama terdiri dari bantalan slewing, poros cacing & motor (AC, DC, hidrolik).Itu juga dapat menanggung beban aksial, beban radial dan momen miring.Keuntungan utamanya adalah mudah untuk memasang, memelihara dan menghemat ruang instalasi.
Penggerak slew housing tertutup SDE membantu menggerakkan tenaga di seluruh industri dan cocok untuk situasi yang memerlukan penahan beban dan torsi rotasi dari gearbox yang sama.Aplikasi umum termasuk pelacak surya, turbin angin, antena parabola dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.
Tertutup perumahan membunuh drivemenyediakan dukungan beban dan torsi rotasi terkontrol pada pelacak surya sumbu tunggal dan ganda. Pelacak surya internal kami digunakan untuk uji siklus hidup yang dipercepat dari torsi yang diterapkan, beban radial, dan aksial, dan gerakan terbalik.Ada struktur kandang berbobot khusus sehingga kita bisa meniru panel PV hingga 120 meter persegi.
Penggerak slewing adalah gearbox yang dapat menahan beban radial dan aksial dengan aman, serta mengirimkan torsi untuk berputar.Rotasi dapat dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Penggerak slewing dibuat dengan membuat roda gigi, bantalan, segel, rumah, motor dan komponen tambahan lainnya dan merakitnya menjadi kotak roda gigi yang sudah jadi.
Penggerak slewing diterapkan secara luas di trailer modular, derek, peralatan pengambilan kayu, platform kerja udara, sistem tenaga angin sistem solartracking, dll.
slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk melacak sudut deklinasi secara tepat.Penggerak slewing semacam ini hanya diterapkan untuk area lintang rendah.
Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menanggung gaya aksial, gaya radial dan momen miring secara bersamaan.Penggerak slewing diterapkan secara luas dalam sistem pelacakan matahari.
Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan surya sumbu ganda.
Penggerak slewing yang digunakan dalam sistem pelacakan matahari terutama adalah sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Keandalan
Drive slewing sumbu ganda SDE kami dijamin untuk waktu hidup lapangan selama 30 tahun dari pemosisian 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan umur lapangan.
Performa
Slew drive kami menggunakan teknologi cacing jam pasir yang dipatenkan untuk memberikan kontrol maksimum dan dukungan gerakan.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch roda gigi cincin dari sekrup jam pasir, yang merupakan sambungan gigi lebih tinggi daripada cacing standar, sehingga kotak roda gigi memiliki stabilitas dan kekuatan yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.
Bagaimana cara memilih ukuran slewing drive yang tepat?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output yang diperlukan.Jika Anda tidak memiliki gambaran yang jelas tentang data tersebut, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. Dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menahan beban maksimal saat datang angin kencang.
4. kecepatan keluaran yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP dll
Drive slewing sumbu ganda kami tercantum di bawah iniw, untuk dimensi dan parameter yang lebih rinci, lihat gambar penjualan kami.
Parameter Kinerja Model SDE | ||||||||||||
Model | Torsi Output Terukur (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi | Presisi (derajat) | AKU P | Bekerja Temp. (℃) | Mengunci sendiri | Berat (kg) |
3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 25kg |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 34kg |
7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 56kg |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 92kg |
12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 160 kg |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 224kg |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 320kg |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 492kg |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Iya | 705 kg |
