Tempat asal: | CINA |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE17" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 1000~1200/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Nomor model: | SDE17 | Perbandingan gigi: | 102: 1 |
---|---|---|---|
Warna: | Seperti yang diminta | Memegang Torsi: | 53040 Nm |
Torsi Miring: | 67000 Nm | Torsi keluaran: | 9460 Nm |
Bahan baku: | 50Mn, 42CrMo | Bobot: | 320 kg |
Cahaya Tinggi: | Pencegahan Tinggi Worm Gear Slew Drive,Worm Gear Dual Axis Slew Drive,Dual Axis Solar Tracking Slew Drive |

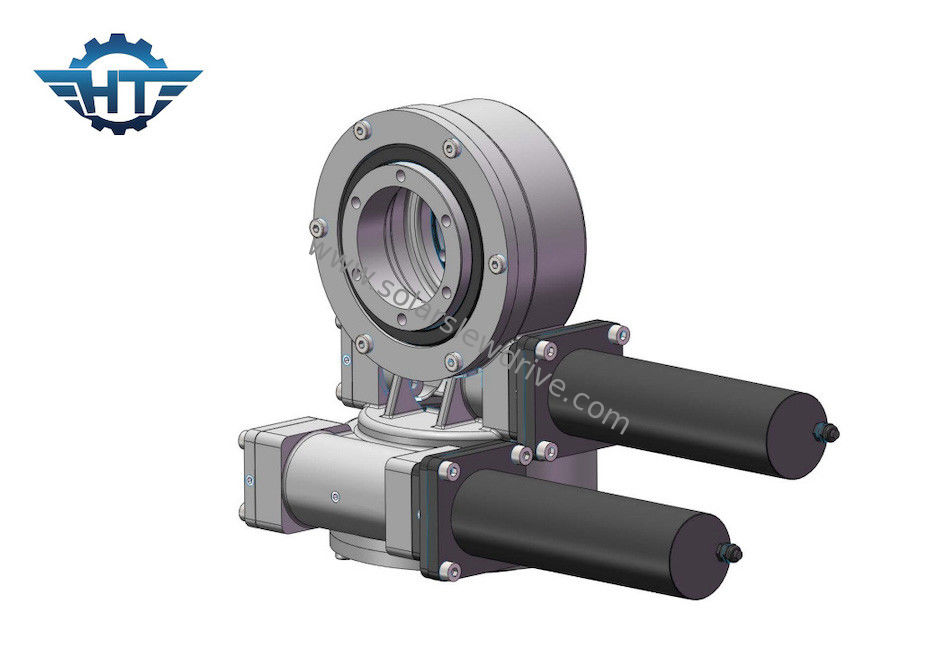

Ukuran Kecil Pencegahan Tinggi Worm Gear Slew Drive Untuk Sistem Pelacakan Surya Sumbu Ganda
Worm Gear Slew DriveKeterangan
Penggerak slewing roda gigi cacing dengan mekanisme roda gigi cacing sering digunakan pada saat-saat di mana beban dua sumbu dan rasio transmisi besar diperlukan dalam pekerjaan yang terputus-putus.Slewing drive dapat digunakan untuk aplikasi yang melakukan rotasi melingkar.Produk ini dapat digunakan secara luas di bidang mesin konstruksi seperti kendaraan kerja udara, truk derek, pembangkit listrik fotovoltaik surya, pembangkit tenaga angin dan bidang energi baru lainnya, serta bidang otomatisasi lainnya, pembuatan alat mesin, komunikasi ruang angkasa, dll.
Performa Seri SDE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | 0.1 | Ya | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | 0.1 | Ya | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 705 |
Fitur
1. mencapai rotasi searah jarum jam dan berlawanan arah jarum jam
2. tingkat IP tinggi kelas 66 untuk mencegah air dan debu dan sangat cocok untuk digunakan di luar
3. tiga jenis: drive slew seri SE, VE dan SDE, seri VE sebagian besar diterapkan dalam sistem pelacakan surya, daya terpadu parabola, sedangkan seri SE sebagian besar diterapkan pada mesin konstruksi.Seri SDE adalah penggerak sumbu ganda, mereka dapat membantu tata surya untuk melacak matahari kapan saja dan di setiap arah.
Aplikasi
Slewing drivebiasanya ditemukan dalam aplikasi seperti: turbin angin, pengangkut beban berat, pelacak surya,CSP, CPV, antena satelit,derek pelabuhan, peralatan hidraulik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, meja kontrol yaw dan pitch.
