Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE12 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE12 |
---|---|---|---|
Tipe: | cacing dan roda cacing | Jaminan: | 3 tahun |
OEM: | Tersedia | Dukungan teknis: | Seumur hidup |
Aplikasi: | Sistem pelacakan surya | Perbandingan: | 78 |
Warna: | berdasarkan kode RAL | Temp kerja.: | -30 ~ + 120 Celcius |
Cahaya Tinggi: | slewing ring drive,slew drive kecil |

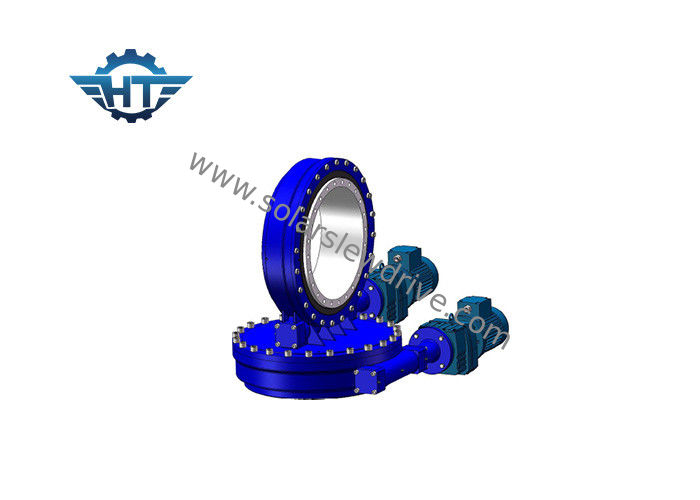

Gear Ratio 78/1 SDE 12 Dual Axis Slew Drive Biaxial Untuk Tata Surya Matahari Dual Axis
Dual axis slew drive (tipe SDE) - Solar drive slew drive
Perancangan seri SDE menyerap kelebihan VE dan SE.Arah Azimuth dan Elevation 3D berputar pada saat bersamaan.
Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan antena parabola atau satelit.Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi
Ukuran model dasar kami menghasilkan kisaran kinerja mulai dari 1.500 Nm hingga 11.200 Nm untuk menahan torsi, 100Nm hingga 20.000 Nm untuk torsi keluaran, 5000 Nm hingga 89.000 Nm untuk torsi miring, dan rasio pengurangan gearbox 30: 1 hingga 150: 1.Dengan memasang gearbox planetary, rasio gear bisa lebih tinggi.Drive dapat dipasang secara horizontal, vertikal, atau kombinasi beberapa sumbu.
Keandalan
Drive slewing poros ganda SDE kami dijamin selama 30 tahun masa pakai penentuan posisi 3D yang akurat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan kehidupan lapangan.
Performa
Slew drive kami menggunakan teknologi cacing jam pasir yang telah dipatenkan untuk memberikan kontrol dan dukungan gerakan maksimum.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch gigi cincin dari sekrup jam pasir, yang merupakan ikatan gigi yang lebih tinggi daripada cacing standar, memberikan stabilitas dan kekuatan gearbox yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.
Dengan mengadopsi cacing jam pasir, drive memiliki fitur berikut:
1) Torsi output lebih tinggi dan menahan beban
2) Ketepatan pelacakan atas
3) ketahanan korosi yang kuat dan penyegelan efektif
Drive slewing sumbu ganda kami tercantum dalam daftarw, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Bagaimana memilih ukuran yang tepat dari drive slewing?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi yang hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque output yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di wilayah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menanggung beban maksimal ketika ada angin kencang.
4. kecepatan output yang Anda butuhkan yang akan membantu kami untuk merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan kelas IP dll
