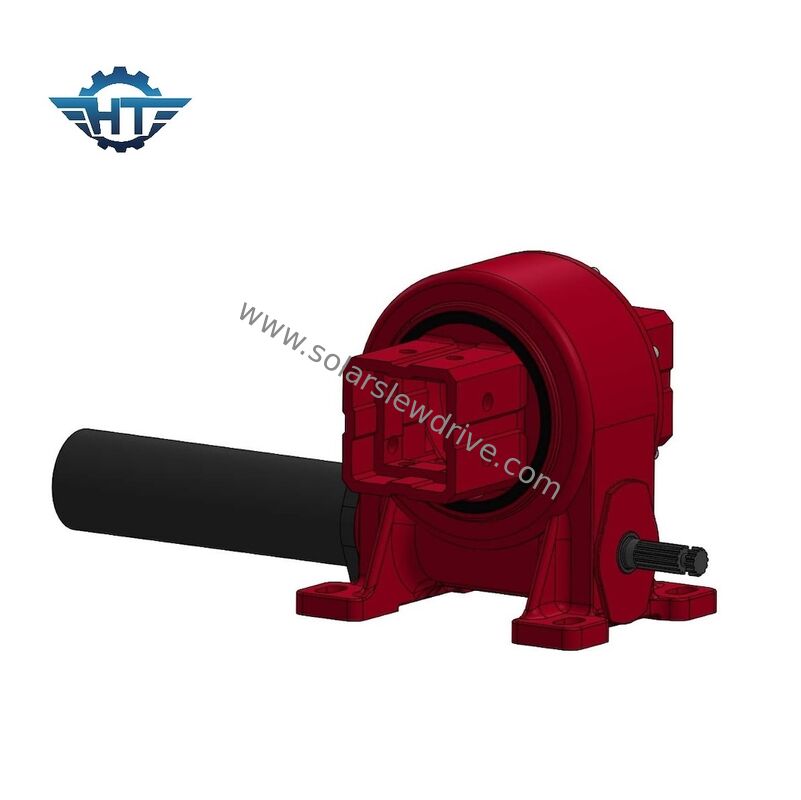

Gearbox Penggerak Slewing Tugas Berat IP66 untuk Sistem Pelacak Surya Sumbu Tunggal
Deskripsi Produk
Gearbox Penggerak Slewing Tugas Berat Seri VE HANGTUO direkayasa khusus untuk sistem pelacak surya sumbu tunggal dalam instalasi fotovoltaik skala utilitas. Menampilkan perlindungan lingkungan IP66 dan desain roda gigi cacing pengunci mandiri, penggerak slewing tertutup ini memberikan kinerja pemosisian yang andal dan presisi sepanjang masa pakai 25+ tahun proyek surya modern.
Fitur Utama
Enklosur Berperingkat IP66: Perlindungan lengkap terhadap masuknya debu dan semburan air yang kuat untuk operasi segala cuaca
Desain Pengunci Mandiri: Menghilangkan kebutuhan rem eksternal; mempertahankan posisi selama pemadaman listrik
Pemosisian Presisi Tinggi: Akurasi ≤0,1° untuk penangkapan energi surya yang optimal
Batas Keras Terintegrasi: Rotasi ±60° dengan batas mekanis untuk perlindungan kegagalan perangkat lunak
Jarak Gigi yang Telah Ditetapkan: Kalibrasi pabrik untuk pemasangan segera tanpa penyesuaian lapangan
Pemasangan Motor Fleksibel: Pilihan koneksi motor sisi kiri atau kanan
Operasi Halus: Memulai dan menghentikan yang mudah mengurangi tekanan mekanis
Spesifikasi Teknis
Model VE10 (Ditampilkan)
|
Parameter |
Spesifikasi |
|---|---|
|
Rasio Gigi |
100:1 |
|
Torsi Output Terukur |
16.000 N·m |
|
Torsi Momen Miring |
12 kN·m |
|
Torsi Penahan |
70 kN·m |
|
Beban Aksial Statis |
110 kN |
|
Beban Radial Statis |
220 kN |
|
Beban Aksial Dinamis |
54 kN |
|
Beban Radial Dinamis |
110 kN |
|
Efisiensi |
40% |
|
Presisi |
≤0,15° |
|
Pengunci Mandiri |
Ya |
Model Lain dari Seri VE
|
Model |
Rasio |
Torsi Output |
Torsi Miring |
Beban Aksial |
Beban Radial |
Torsi Penahan |
Berat |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1.500 N·m |
3,6 kN |
15 kN |
7.000 N·m |
13 kg |
|
5" |
37:1 |
637,5 N·m |
5.000 N·m |
16 kN |
27 kN |
9.200 N·m |
18 kg |
|
7" |
57:1 |
1.750 N·m |
7.000 N·m |
34 kN |
58 kN |
13.200 N·m |
28 kg |
|
8" |
51:1 |
2.250 N·m |
11.200 N·m |
50 kN |
80 kN |
20.400 N·m |
35 kg |
|
9" |
61:1 |
4.300 N·m |
16.000 N·m |
60 kN |
130 kN |
27.200 N·m |
51 kg |
|
12" |
78:1 |
5.600 N·m |
25.000 N·m |
77 kN |
190 kN |
40.560 N·m |
61 kg |
|
14" |
85:1 |
6.750 N·m |
48.000 N·m |
110 kN |
230 kN |
44.200 N·m |
78 kg |
|
17" |
102:1 |
9.460 N·m |
67.000 N·m |
142 kN |
390 kN |
53.040 N·m |
105 kg |
|
21" |
125:1 |
16.000 N·m |
89.000 N·m |
337 kN |
640 kN |
65.000 N·m |
185 kg |
|
25" |
150:1 |
21.450 N·m |
112.000 N·m |
476 kN |
950 kN |
89.000 N·m |
244 kg |
Konstruksi & Material
Rumah: Besi cor berkekuatan tinggi dengan lapisan tahan korosi
Gigi: Baja paduan 42CrMo yang dimesin presisi
Bantalan Slewing: Baja tempa 50Mn dengan jalur balap yang dikeraskan
Penyegelan: Segel multi-bibir berperingkat IP66 untuk perlindungan lingkungan yang lengkap
Pelumasan: Terisi pabrik dengan gemuk sintetis berkinerja tinggi
Aplikasi
Sistem pelacak surya sumbu tunggal
Instalasi fotovoltaik skala utilitas
Proyek surya komersial dan industri
Susunan pelacak surya pertanian
Instalasi jarak jauh dan lingkungan yang keras
Keunggulan Pemasangan
Siap Dipasang: Pra-rakitan dan pra-kalibrasi di pabrik
Tidak Perlu Penyesuaian: Jarak gigi diatur sebelum pengiriman
Pemasangan Serbaguna: Kompatibel dengan desain rangka pelacak utama
Pengkabelan yang Disederhanakan: Posisi motor yang fleksibel untuk perutean kabel yang optimal
Keandalan & Pemeliharaan
Penggerak slewing Seri VE dirancang untuk pemeliharaan minimal sepanjang masa pakainya:
Konstruksi Tertutup: Perlindungan IP66 mencegah masuknya kontaminan
Pengunci Mandiri: Tidak perlu pemeliharaan rem
Material Tahan Lama: Komponen baja yang dikeraskan tahan terhadap keausan
Masa Pakai Panjang: Direkayasa untuk instalasi surya 25+ tahun
Dukungan Teknis
Tim rekayasa aplikasi kami menyediakan dukungan teknis yang komprehensif termasuk perhitungan beban, bantuan pemilihan model, dan rekomendasi yang disesuaikan untuk persyaratan proyek pelacakan surya spesifik Anda.
Hubungi kami untuk harga, spesifikasi teknis, dan rekomendasi spesifik proyek untuk sistem pelacakan surya Anda.
