Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000pcs per bulan |
Model: | 9 inci | Jenis Motor: | planetary brushed dc motor |
---|---|---|---|
Torsi keluaran terukur: | 600NM | Deskripsi: | Penggerak Slew Single Axis |
Tepat: | ≤ 0,15° | Struktur: | Cacing dan Peralatan |
Sumber Daya: | 24VDC | Warna Standar: | seperti yang diminta |
Cahaya Tinggi: | gearbox penggerak slew VE9,Planetary Motor membunuh penggerak gearbox,Kotak gir VE9 |

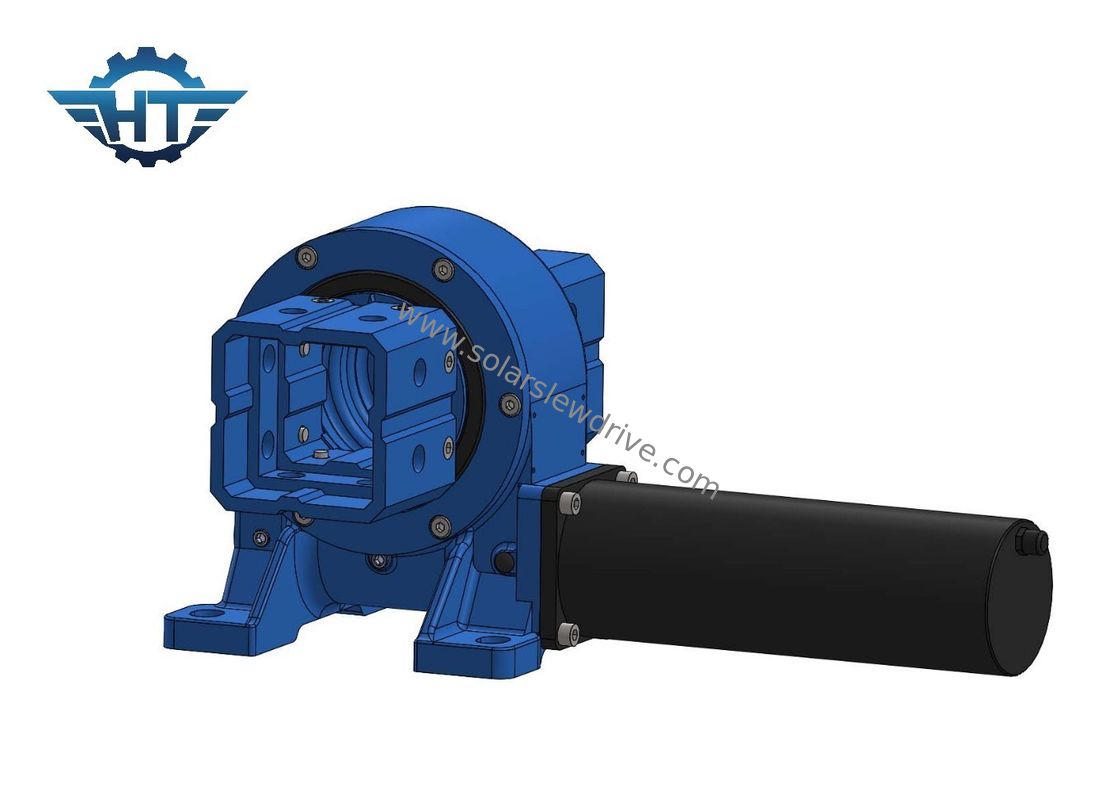

VE9 Slew Drive Gearbox untuk sistem pelacakan surya sumbu tunggal miring atau miring
VE9 Slew Drive GearboxDeskripsi
Solusi penggerak gerak cacing canggih Hangtuo untuk pelacakan surya yang ditandai dengan desain kompak, kapasitas beban tinggi, dan kemampuan kontrol gerakan yang tepat,memungkinkan penyesuaian panel surya yang efisien dan akurat untuk menangkap sinar matahari maksimum untuk pembangkit energi.
Tabel di bawah ini menunjukkan parameter teknis VE9 pendorong putar
Model: | VE9 | Tempat Asal | Changzhou, Cina |
Merek | HANGTUO | Jenis | Ditutup |
Bahan | 42CrMo,50Mn | Torsi output | 4300 N.m |
Torsi moment miring | 16 K N.m | Torsi tahan | 27 K N.m |
Peringkat Aksial Statik | 60 KN | Rating Radial Statik | 130 KN |
Peringkat Aksial Dinamis | 30 KN | Rating Radial Dinamis | 65 KN |
Rasio Gir | 37:1 | Efisiensi | 40% |
Tabel Teknis VE Model Slewing Drive
Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya. | 251 |
Kemasan dan Pengiriman
Setiap gearbox penggerak berputar dibungkus dengan aman dan dibalut dengan bantalan busa atau bungkus gelembung untuk mencegah kerusakan akibat benturan, getaran, atau penanganan kasar selama pengiriman.Kami akan mempersiapkan dokumen yang diperlukan, termasuk faktur, daftar kemasan dll untuk memudahkan clearance bea cukai dan pelacakan.
Tergantung pada tujuan dan urgensi, pengiriman dapat diatur melalui berbagai metode seperti kargo darat, kargo udara, atau kargo laut.Pilihan metode pengiriman juga mempertimbangkan faktor-faktor seperti biaya, waktu transit, dan sensitivitas kargo.
