Tempat asal: | Cina |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7" |
Kuantitas min Order: | 1 PC |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 BUAH/TAHUN |
Aplikasi: | Sistem Pelacakan Surya | Ukuran: | 5 inci |
---|---|---|---|
Tingkat Perlindungan: | IP66 | Sumbu: | Sumbu Tunggal Vertikal |
Laporan Inspeksi: | Ya, aku tahu. | OEM: | Tersedia |
Saham: | Sampel dalam stok | Tegangan: | 24V/48V/110V/220V/380V |

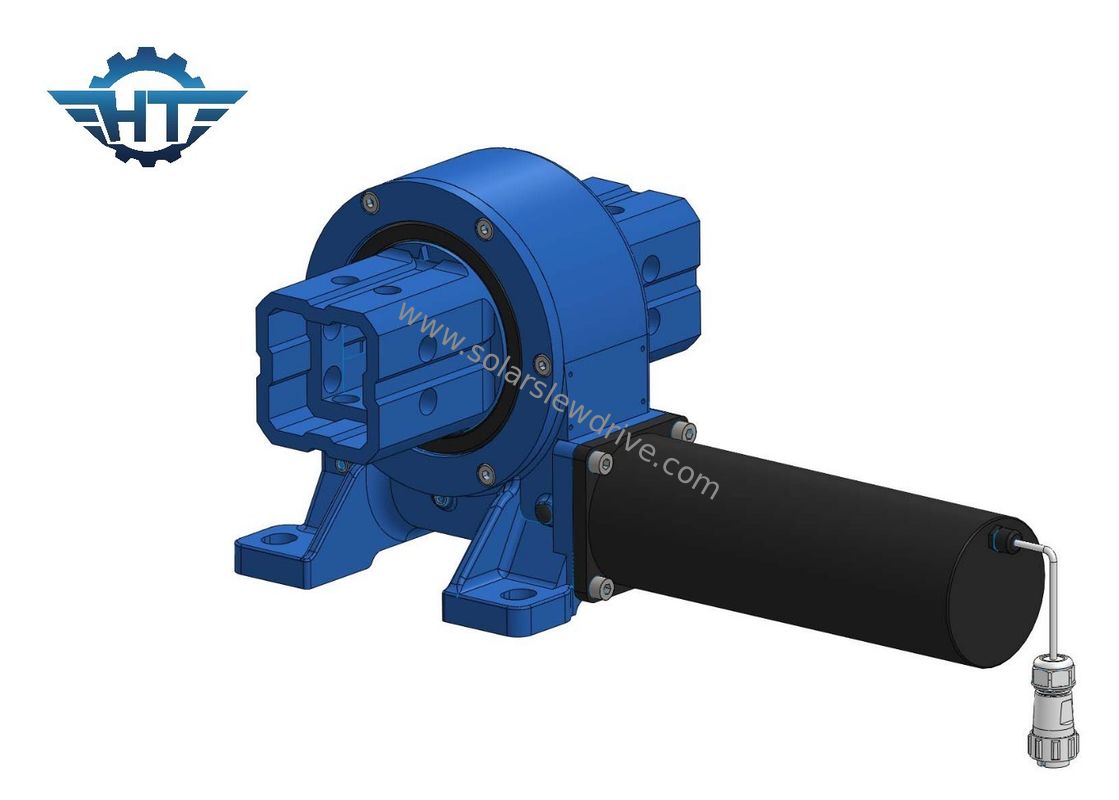

Kompak Desain Solar Slewing Drive untuk Solar Tracking Systems
Desain kompak Solar Slewing Drive Deskripsi
Gerakan gerak solar tracking slewing adalah komponen mekanis khusus yang dirancang untuk gerakan dan orientasi panel surya yang tepat dalam sistem pelacakan surya.Berikut adalah deskripsi rinci dari fitur utama dan fungsionalitas.
Fitur utama dari solar tracking slewing drive adalah pemanfaatan mekanisme worm gear.Susunan spiral sekrup cacing dan gigi pada roda cacing memastikan transfer gerakan unidirectional, memberikan drive dengan kapasitas tahan yang sangat baik dan mencegah mengemudi mundur.
Desain gir cacing memberikan presisi tinggi dan akurasi untuk drive putar.Hal ini sangat penting untuk sistem pelacakan surya karena memungkinkan penyesuaian panel surya dengan tepat untuk mengikuti jalur matahariKurangnya reaksi negatif dalam sistem worm gear memastikan bahwa pelacak surya mempertahankan posisinya tanpa permainan atau penyimpangan, berkontribusi pada penangkapan energi yang efisien.
Parameter Kinerja Penggerak Swing Tracking Surya Vertikal
Model | Rasio | Torsi output nominal | Torsi miring | Beban Aksial | Beban Radial | Torsi tahan | Efisiensi | Keakuratan | Mengunci sendiri | Berat badan |
N.m | N.m | kN | kN | N.m | tingkat | Ya, aku tahu. | kg | |||
3 " | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | Ya, aku tahu. | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | Ya, aku tahu. | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | Ya, aku tahu. | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | Ya, aku tahu. | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | Ya, aku tahu. | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | Ya, aku tahu. | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | Ya, aku tahu. | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | Ya, aku tahu. | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | Ya, aku tahu. | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | Ya, aku tahu. | 244 kg |
Fitur
Pengurangan Gir:
Mereka biasanya menggabungkan mekanisme pengurangan gigi yang memungkinkan torsi output yang tinggi bahkan ketika digerakkan oleh motor torsi rendah atau sumber daya lainnya.
Desain tertutup:
Banyak drive berputar dirancang untuk disegel terhadap faktor lingkungan seperti debu, kelembaban, dan kontaminan lainnya, memberikan daya tahan dan keandalan dalam berbagai kondisi.
Aplikasi
Peralatan konstruksi:
Penggerak geser digunakan dalam mesin konstruksi, seperti derek, excavator, dan pompa beton, untuk rotasi dan gerakan yang terkendali.
Mesin putar industri:
Mesin putar industri, yang digunakan dalam aplikasi manufaktur dan penanganan bahan, sering kali menggabungkan drive berputar untuk rotasi yang halus dan tepat.
Platform Udara dan Manlift:
Penggerak geser ditemukan di platform kerja udara, lift, dan derek untuk memfasilitasi rotasi dan posisi yang dikendalikan.
