Menyediakan Drive Slewing yang Inovatif dan Hemat Biaya
 |
| Tempat asal: | Cina |
| Nama merek: | HangTuo |
| Sertifikasi: | CE, ISO9001 |
| Nomor model: | VE7" |
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | USD 280~504 / pc |
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 15 ~ 45 hari |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 2000pcs per bulan |
| Bahan Perlengkapan Cacing: | 50Mn, 42CrMo | Efisiensi: | 40% |
|---|---|---|---|
| Ketepatan: | 0,15° | SEUMUR HIDUP: | 30 tahun |
| Tingkat Kebisingan: | ≤65dB | Suhu operasi: | -20 ℃ ~ + 80 ℃ |
| Nama produk: | Sistem Pelacakan Surya Horisontal | Nomor tegangan: | 24v |
| Menyoroti: | VE7 Worm Gear Slew Drive,Kecepatan tinggi untuk menggerakkan mesin cacing,Ve7 solar tracker membunuh drive |
||

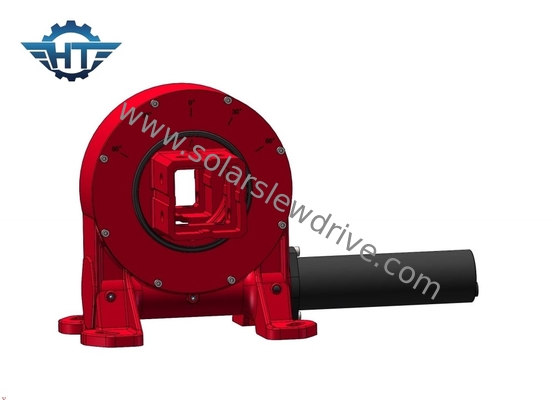

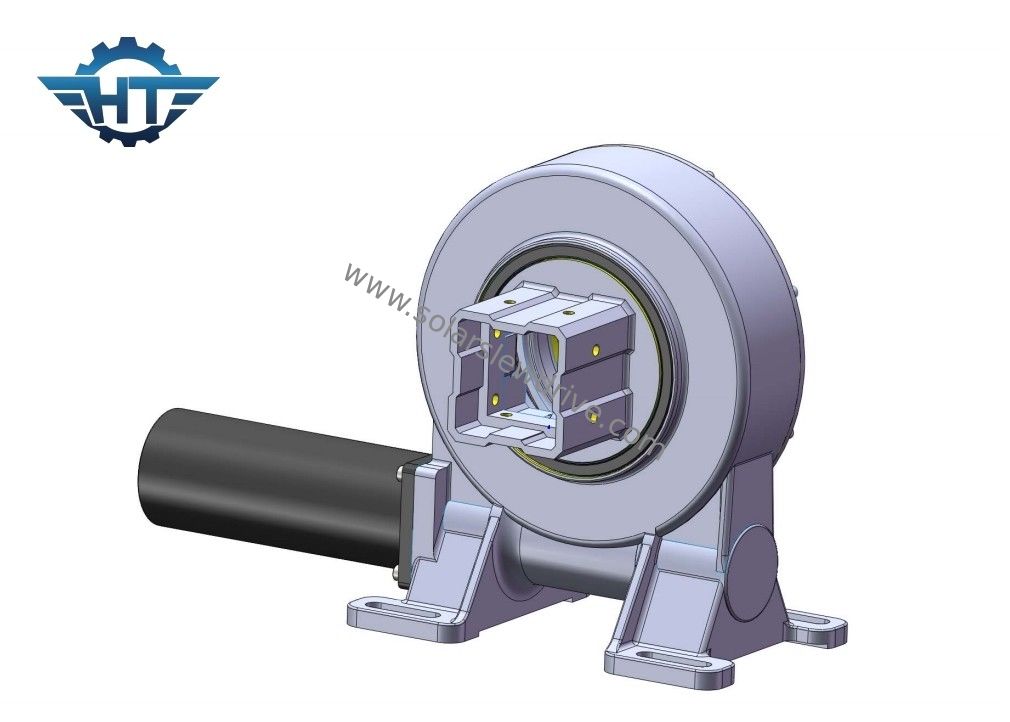

VE7 Worm Gear Slew Drive untuk Sistem Pelacakan Surya Horizontal
VE7 Slew Drive Gearbox Deskripsi
Gearbox berputar, juga dikenal sebagai drive berputar atau ring berputar, adalah perangkat mekanis yang digunakan untuk menyediakan gerakan rotasi atau gerakan berputar untuk mesin berat dan peralatan.Hal ini umumnya digunakan dalam aplikasi yang membutuhkan putaran terkontrol, seperti crane, excavator, turbin angin, dan solar tracker.
Kotak gigi berputar terdiri dari beberapa komponen utama:
Cincin luar: Cincin luar berfungsi sebagai bagian stasioner dari gearbox dan menyediakan permukaan pemasangan yang stabil.Ini biasanya berbentuk bulat dan menggabungkan serangkaian gigi gigi atau raceways pada lingkar dalam.
Cincin dalam: Cincin dalam terhubung ke peralatan atau mesin yang membutuhkan gerakan berputar.Cincin dalam juga memiliki gigi gigi atau jalur raceway pada lingkar luarnya.
Mekanisme gigi: Mekanisme gigi memungkinkan putaran cincin dalam relatif terhadap cincin luar.Biasanya terdiri dari satu set gigi atau rol yang terlibat dengan gigi atau raceways pada kedua cincin dalam dan luarDengan mengirimkan torsi dan mengurangi gesekan, mekanisme gigi memungkinkan gerakan berputar yang halus dan terkontrol.
Sistem Drive: Sistem drive bertanggung jawab untuk menyediakan tenaga ke gearbox berputar.Sistem penggerak mentransfer energi rotasi ke mekanisme gigi, memulai gerakan berputar.
Bantalan: Kotak gigi berputar menggabungkan bantalan untuk mendukung beban dan meminimalkan gesekan selama rotasi. Bantalan ini dirancang untuk menahan beban aksial, radial, dan momentum yang tinggi,memastikan stabilitas dan daya tahan gearbox.
Penyegelan dan pelumasan: Untuk melindungi komponen internal dari kontaminan dan menjaga operasi yang lancar, gearbox berputar dilengkapi dengan sistem penyegelan.dan partikel lainnya dari masuk ke gearboxLubrication juga penting untuk mengurangi gesekan dan keausan antara bagian yang bergerak, memperpanjang umur kotak gear.
Data Teknis Penggerak Swing Seri Tunggal Vertikal
| Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya, aku tahu. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya, aku tahu. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya, aku tahu. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya, aku tahu. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya, aku tahu. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya, aku tahu. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya, aku tahu. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya, aku tahu. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya, aku tahu. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya, aku tahu. | 251 |
Aplikasi
Kotak gigi berputar dirancang untuk memberikan gerakan berputar yang tepat dan terkontrol, memungkinkan peralatan berat berputar secara horizontal atau vertikal.kondisi lingkungan yang keras, dan operasi terus menerus, menjadikannya komponen penting dalam berbagai aplikasi industri dan konstruksi.
Glosarium Parameter Kunci
Torsi momen miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat bantalan berputar.Penggerak putar akan terbalik.
Beban radial:Beban vertikal ke sumbu bantalan berputar
Beban sumbu:Beban sejajar dengan sumbu bantalan putar
Torsi tahan:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak,Torsi maksimum yang dicapai disebut torsi tahan, itu juga dilihat sebagai torsi rusak.
Mengunci sendiri:Hanya ketika ada beban, drive berputar tidak dapat berputar mundur dan karenanya disebut mengunci diri.
