Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE6" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Serikat Barat |
Menyediakan kemampuan: | 2000pcs per bulan |
Jenis: | Slewing Drive Gearbox | bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Jaminan: | 5~10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Jenis gigi: | Kontak multi-gigi | Aplikasi: | Pembangkit Listrik Tenaga Surya CSP dan CPV |
Warna: | Diperlukan pelanggan | Motor: | 24V |
Cahaya Tinggi: | Single Axis Enveloping Worm Slew Drive,50Mn Enveloping Worm Slew Drive,3 inci Enveloping Worm Slew Drive |

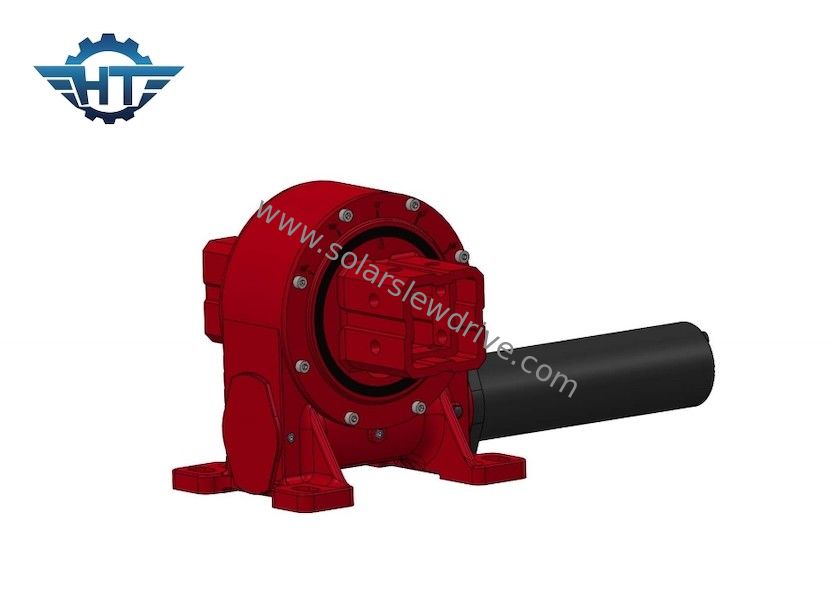

Single Axis Enveloping Worm Slew Drive Untuk Pembangkit Listrik Tenaga Surya CSP Dan CPV
Deskripsi Slewing Drive
Slewing drive terdiri dari worm, gear, housing, dan motor (listrik atau hidrolik) dan dirancang untuk pemuatan aksial, radial, dan momen.Kami mengembangkan drive slew gigi cacing backlash tinggi khusus untuk aplikasi yang membutuhkan akurasi tinggi.
Data Teknis VE Slewing Drive
Model | Torsi Keluaran Terukur (Nm) | Menahan Torsi (Nm) | MemiringkanTorsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Presisi (derajat) | Presisi | AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40~+120 | Ya | 251 kg |
Fitur Slewing Drive
1. Didukung dengan teknologi cacing jam pasir (Double Enveloping) untuk meningkatkan beban, efisiensi, dan akurasi.
2. Memproduksi berbagai macam gaya penggerak, ukuran model, rentang kinerja, opsi penyegelan, dan karakteristik pemasangan.
3. Ukuran model standar dari diameter 75mm hingga 800mm.
4. Serangan balik, serangan balik hampir nol
5. Mengunci sendiri
Pilihan lain
1. Rasio reduksi gigi 31:1 hingga 150:1
2. Pemasangan horizontal, vertikal, atau kombinasi beberapa sumbu
3. Cacing tunggal atau cacing ganda
4. Opsi motor listrik atau hidrolik
5. Perumahan: Terbuka atau Tertutup
6. Konfigurasi masukan yang disesuaikan
7. Desain khusus sesuai persyaratan aplikasi
