| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 buah |
| harga: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 hari |

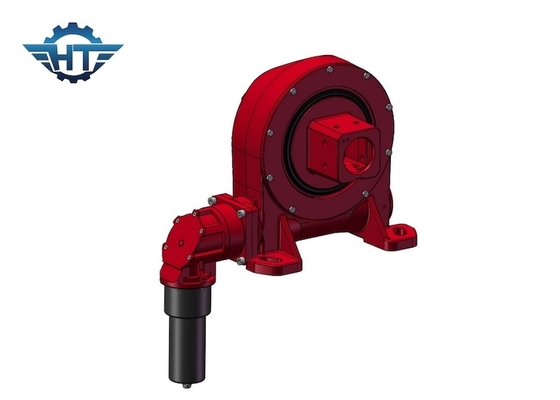

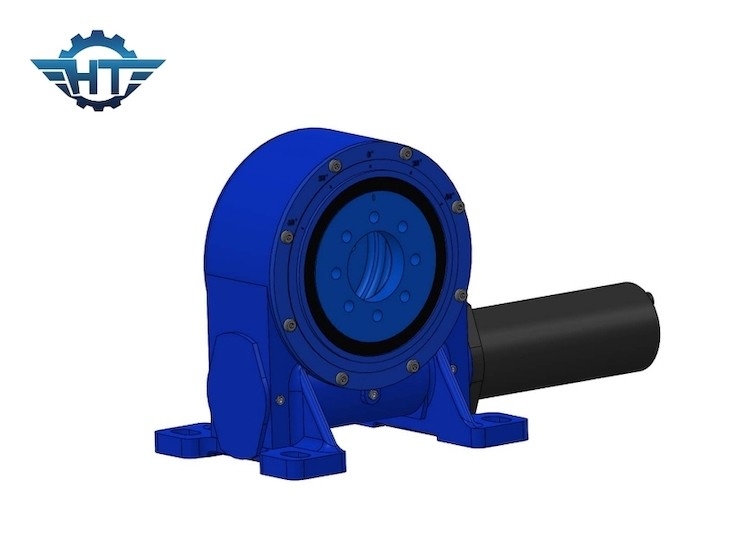

Single Axis Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Motor Listrik 24vdc
Deskripsi Worm Gear Slewing Drive
Karena penggunaan bantalan slewing dan struktur cacing annular, peredam putar dapat mencapai kontak multi-gigi, dan memiliki karakteristik torsi transmisi yang besar dan operasi yang stabil;itu dapat menahan beban radial dan aksial yang besar dan momen guling yang kuat.(kemampuan menahan angin), ini banyak digunakan dalam sistem pelacakan pembangkit listrik fotovoltaik surya dan industri energi baru lainnya oleh pelanggan domestik dan asing.
Produk saat ini memiliki 11 model mulai dari diameter 1 inci hingga diameter 25 inci, dan lebih dari 60 varietas, yang dapat memenuhi kebutuhan berbagai bentuk pelacakan fotovoltaik, fotolistrik, fototermal umum, dan presisi.
Parameter Performa Slew Drive Vertikal
| Model | Perbandingan | Torsi Keluaran Terukur | Torsi Miring | Beban Aksial | Beban Radial | Menahan Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
| Nm | Nm | kN | kN | Nm | derajat | Ya | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Ya | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Ya | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Ya | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Ya | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Ya | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Ya | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Ya | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Ya | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Ya | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Ya | 244 kg |
Aplikasi
Penggerak slewing terutama digunakan dalam sistem pelacakan sumbu tunggal dan ganda pembangkit listrik fotovoltaik surya, mesin konstruksi, mesin pelabuhan dan pembangkit listrik tenaga angin kecil, pelacakan radar satelit, dan bidang lainnya.
