Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1600/ pc |
Kemasan rincian: | Kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | QT | Model: | 9 inci |
---|---|---|---|
Perbandingan gigi: | 61: 1 | presisi: | 0,1° |
Pengemudi: | Motor AC/DC | Warna: | seperti yang diminta |
Memegang Torsi: | 30800 Nm | Kemasan: | kasus kayu lapis |

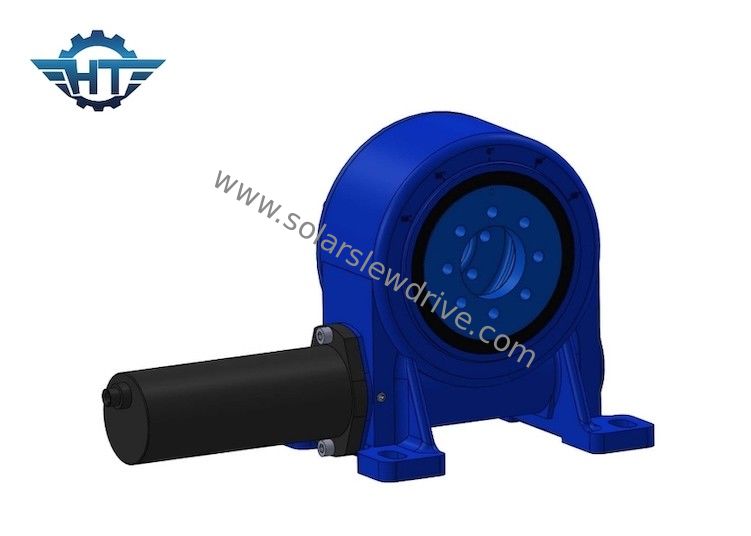

VE9 Single Axis Slew Drive Gearbox Untuk Sistem Pelacakan Panel PV Horizontal Single Axis
Gearbox Slew Drive Sumbu TunggalKeterangan
Drive slewing VE juga disebut drive slewing sumbu tunggal vertikal adalah drive vertikal tertutup penuh yang tidak memerlukan komponen lain untuk pemasangan.Itu dapat dengan mudah dipasang di piring hanya dengan empat baut.Ini paling sering digunakan di tengah pelacak surya sumbu tunggal untuk menahan susunan surya kokoh dalam badai angin kencang tanpa putus.Itu juga dapat dipasang di kedua sisi sistem pelacakan surya sumbu tunggal.Drive slewing kamimenggunakan teknologi cacing jam pasir akan menawarkan tingkat kekuatan dan kekuatan terbesar sehingga meningkatkan umur lapangan dan mengurangi waktu henti.
Lembar Teknis Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Fitur
1. Kekuatan transmisi besar dan struktur kompak.
2. Meshing permukaan multi-gigi sangat meningkatkan daya dukung.Dan transmisi halus dan kebisingan sangat rendah.
3. Self-locking, ketika sudut utama cacing kurang dari sudut gesekan yang setara antara gigi meshing gear, mekanisme memiliki self-locking dan dapat mewujudkan self-locking terbalik.Penguncian diri terbaliknya dapat berperan dalam perlindungan keselamatan.
4. Gaya aksial cacing itu besar
Aplikasi
Kami menyediakan drive slewing mekanis yang andal untuk sumbu tunggal horizontal, sistem pelacakan PV sumbu ganda, CSP, desain pelacakan surya CPV. Produk profesional dan berkualitas tinggi kami juga akan diterapkan sebagai solusi mantap pada platform kerja udara, truk derek, ambil kayu , rig pengeboran, peralatan semprot, kendaraan modul hidrolik, jalur perakitan otomatis, sistem angin yaw, dll.
