| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 buah |
| harga: | USD 280~504 / pc |
| Delivery Time: | 15~45 Hari |
| Payment Terms: | L/C, T/T, Western Union |

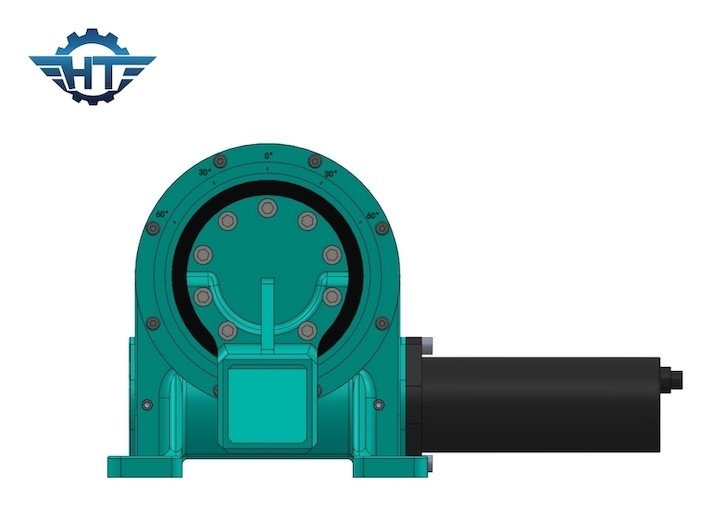

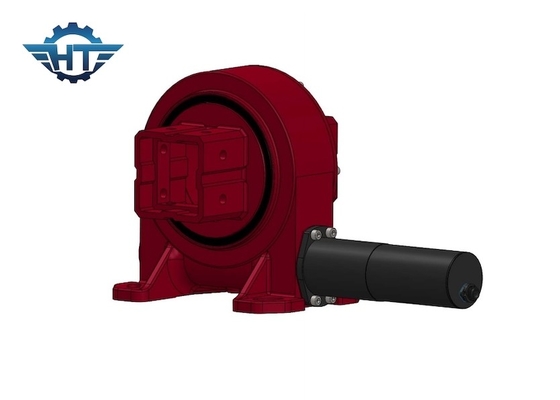

IP66 Heavy Duty Slew Drive Gearbox Untuk Motor Listrik Sistem Pelacakan Surya Sumbu Tunggal
Gearbox Penggerak Slew Tugas BeratKeterangan
Perangkat penggerak putar juga dikenal sebagai peredam putar, peredam roda gigi, peredam meja putar, dan mekanisme slewing.Mereka semua adalah jenis reduksi yang menggunakan bantalan slewing sebagai penopang utama, dan menggunakan roda gigi atau worm sebagai sumber penggerak tambahan untuk mewujudkan fungsi deselerasi dan rotasi lingkaran penuh.Komposisi penggerak slewing terutama mencakup roda gigi (atau cacing), bantalan slewing, motor, casing dan alas.Drive slewing pada dasarnya dapat dibagi menjadi drive slewing drive cacing tunggal, drive slewing drive cacing ganda dan drive slewing tipe khusus.
Data teknis
| Model: | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Diselubungi |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 4300 Nm |
| Torsi Momen Miring | 16 K Nm | Memegang Torsi | 27 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 37:1 | Efisiensi | 40% |
Data Teknis VE Slew Drive
| Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Bobot |
| Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 kg |
Keuntungan
1. Rotasi ±60 °, hard stop/batas keras di dalam drive jika perangkat lunak mengendalikan kegagalan
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
