Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~380/ pc |
Kemasan rincian: | Kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 inci | Perbandingan gigi: | 61: 1 |
---|---|---|---|
Bahan: | QT | presisi: | 0,1° |
Pengemudi: | motor listrik | Jenis: | sumbu tunggal |
Aplikasi: | pembangkit listrik tenaga surya | Warna: | seperti yang diminta |

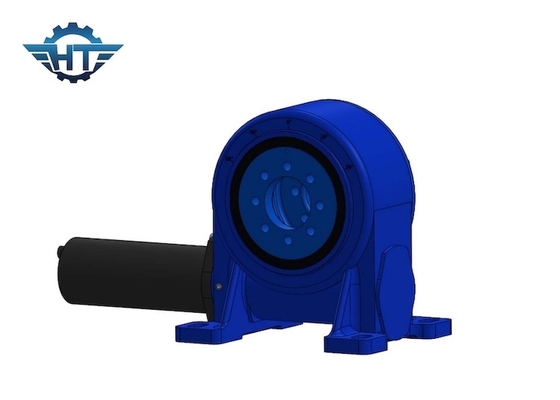

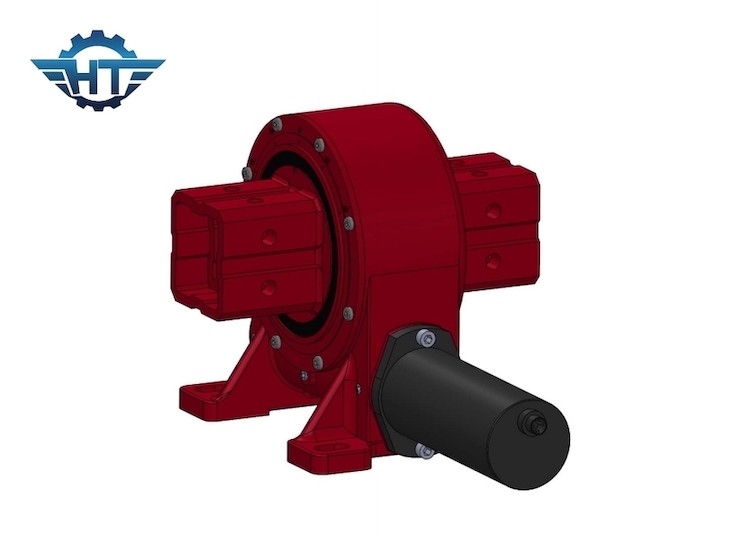

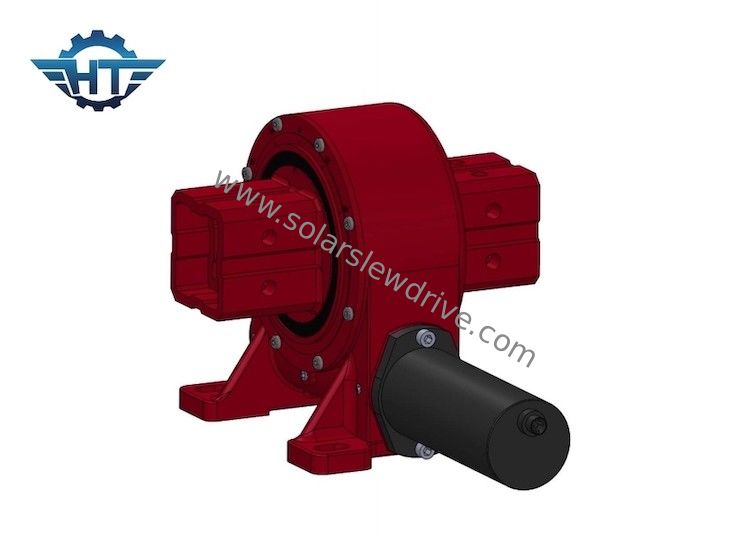

VE9 Single Worm Gear Slew Drive Dengan Torsi Tinggi Untuk Sistem Pelacakan Surya Linkage
Keterangan
Drive slewing atau bantalan cincin slewing adalah modul berputar yang merupakan unit rotasi kompak yang terintegrasi dalam rumah besi cor yang berisi cincin putar dengan roda gigi.Roda gigi memutar cincin putar dengan presisi tinggi dan memungkinkan putaran yang mulus dan upaya maksimal.
Fitur
1. Membalikkan self-locking karena karakteristik self-locking worm gear.Fitur ini sangat meningkatkan stabilitas pengoperasian host dan faktor keamanan.
2. Dibandingkan dengan produk ayun tradisional, girboks penggerak slewing mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Parameter Drive Slewing VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Membungkus drive worm di dalam
3. Beban besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis
5. Berhenti keras di dalam
Aplikasi
Aplikasi slewing drive atau slewing ring yang umum termasuk tenaga surya, turbin angin, derek truk, lift man, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
