Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9” |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 inci | Aplikasi: | Sistem Pelacakan Surya |
---|---|---|---|
Warna: | seperti yang diminta | Perbandingan gigi: | 61: 1 |
Efisiensi: | 40% | Tepat: | 0,1 |
Pengemudi: | motor listrik | Jenis: | Dipasang Vertikal |

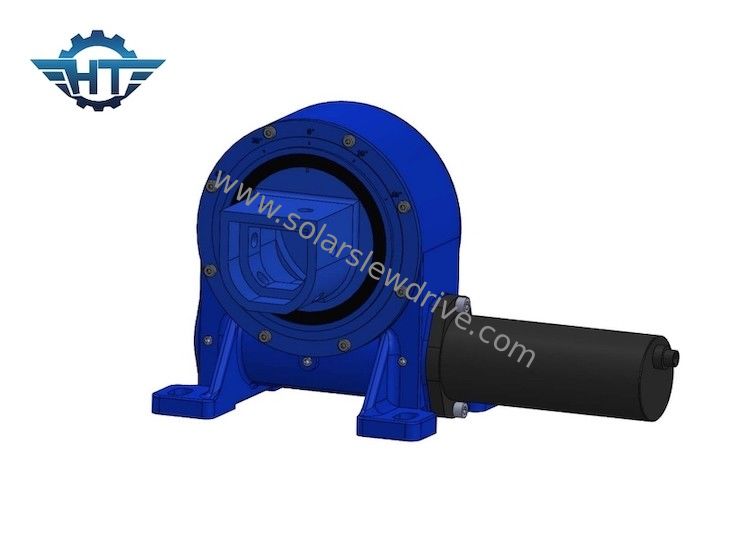

Hourglass Enveloping Worm Gear Slewing Drive Untuk Self Locking Solar Tracking System
Amplop Worm Gear Slewing DriveKeterangan
Akurasi pelacakan
Drive slewing kami digunakan dalam aplikasi yang membutuhkan presisi tinggi dan keandalan mutlak.Akurasi minimum untuk penggerak ayun kami adalah 0,05 derajat.
Rentang rotasi lingkaran penuh
Rotasi tak terbatas 360 derajat tanpa batasan apa pun.
Model standar
Dari ukuran kecil 1" hingga ukuran besar (21"). transmisi, transmisi roda gigi cacing dapat memperoleh rasio reduksi yang relatif lebih besar.Dalam beberapa kasus, bagian peredam dapat dihilangkan untuk mesin utama, sehingga mengurangi biaya pembelian untuk pelanggan, dan juga sangat mengurangi terjadinya kegagalan mesin utama.
Parameter Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Keuntungan
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
