Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~380/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 inci | Perbandingan gigi: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | presisi: | kurang dari 0,1 derajat |
Pengemudi: | Motor DC Listrik | Jenis: | Dipasang Vertikal |
Aplikasi: | Sistem Pelacakan Surya | Warna: | Seperti yang diminta |
Cahaya Tinggi: | Vertikal Worm Gear Slewing Drive,9 Inch Slew Gear Slewing Drive,High Holding Torque Gear Slewing Drive |

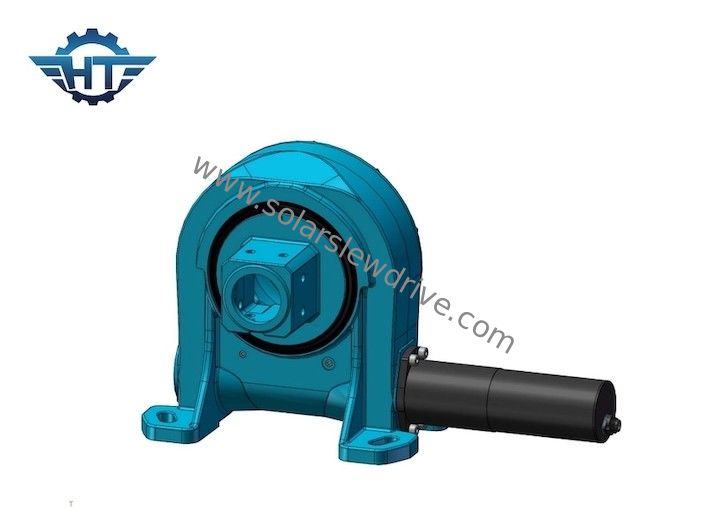

9 Inch Vertikal Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Torsi Memegang Tinggi
Drive Slewing Worm GearKeterangan
Karena peredam penggerak slewing biasanya digunakan sebagai komponen umum dari peralatan skala besar, produk peredam penggerak slewing berada dalam status perakitan komponen saat dikirimkan ke pengguna, dan perlu dihubungkan dan dirakit dengan host saat tiba. di produsen mesin lengkap.Dalam proses ini, terutama untuk penggerak slewing dengan struktur tertutup, karena sambungan antara selubung luar dan bagian transmisi internal dan sambungan antara seluruh penggerak slewing dan host menggunakan set lubang penghubung yang sama, penggerak slewing adalah pra -terhubung antara selubung luar dan bagian transmisi internal ketika meninggalkan pabrik.Sambungan ini melibatkan jarak transmisi dan penyesuaian posisi bagian transmisi internal drive slewing, jadi saat menghubungkan dengan host, perlu untuk mempertahankan pra-koneksi ini dalam kelompok lubang flensa yang sama, dan menggunakan lubang lain yang disediakan untuk pengguna oleh produsen penggerak putar.Itu harus diinstal bersama dengan host.Selama proses ini, bentuk perakitan asli dari penggerak slewing tidak boleh rusak, agar tidak merusak efisiensi transmisinya.Drive slewing yang dikirimkan ke pengguna telah diisi dengan oli pelumas sebelum meninggalkan pabrik.Ketika mesin utama dikirim ke pengguna, pengguna harus diberitahu untuk secara teratur menambahkan oli pelumas dan merawatnya sesuai dengan aturan penggunaan penggerak slewing.
Parameter Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Keuntungan
1. Putar ±60 °, hard stop di dalam
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
Aplikasi
Aplikasi termasuk pelacak surya, turbin angin, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, lift otomotif dan turbin angin, piringan, antena satelit, dll.
