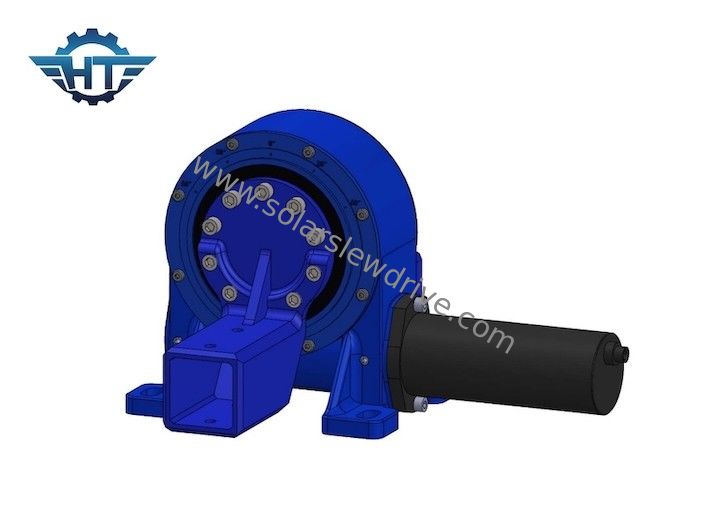

7 Inch Single Axis Hourglass Worm Zero Backlash Slew Drive Untuk Mesin Konstruksi
Jam Pasir Sumbu TunggalDeskripsi Slewing Drive
Karena kebutuhan yang beragam dari produk peredam putar lingkaran penuh di bidang mesin konstruksi domestik, Hangtuo telah mengembangkan penggerak putar yang dapat beradaptasi dengan penggunaan mesin konstruksi, dan dapat digunakan dalam alat pengangkat, mesin pengangkat, dan attachment perkakas ekskavator.Peredam putar untuk mesin konstruksi mengatasi kekurangan efisiensi rendah dan keausan besar dari transmisi roda gigi cacing asli, dan menggabungkan karakteristik beban berat dari transmisi cacing pembungkus, yang selanjutnya dapat mengurangi ukuran berbagai mesin konstruksi dan lebih meningkatkan efisiensi.Untuk perkakas ekskavator berkecepatan rendah dan beban berat serta mesin pengangkat dan pengangkat, kami merekomendasikan peredam putar cacing amplop Hangtuo.
Nama Produk: VE7
Kecepatan Keluaran Normal: 0,03RPM
Torsi Keluaran Normal: 7320 Nm
Torsi Keluaran Maks: 10980 Nm
Torsi Momen Miring: 8 kN.m
Memegang Torsi: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Penggerak Slewing: 51: 1
Izin serangan balik: 0.15°
IP (Kelas): 66
Efisiensi: 40%
Suhu: -40 hingga + 120
Parameter Kinerja Zero Backlash Worm Gear Vertikal Slewing Drive
| Model |
Perbandingan |
Nilai Torsi Keluaran |
Torsi Miring |
Beban Aksial |
Beban Radial |
Memegang Torsi |
Efisiensi |
presisi |
Mengunci sendiri |
Bobot |
| Nm |
Nm |
kn |
kn |
Nm |
derajat |
Ya |
kg |
| 3" |
31: 1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
0.1 |
Ya |
13kg |
| 5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
0.1 |
Ya |
18kg |
| 7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
0.1 |
Ya |
28kg |
| 8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
0.1 |
Ya |
35kg |
| 9" |
61: 1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
0.1 |
Ya |
51kg |
| 12" |
78: 1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
0.1 |
Ya |
61kg |
| 14" |
85: 1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
0.1 |
Ya |
78 kg |
| 17" |
102: 1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
0.1 |
Ya |
105 kg |
| 21" |
125: 1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
0.1 |
Ya |
185 kg |
| 25" |
150: 1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
0.1 |
Ya |
244 kg |
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan,
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Akurasi tinggi
Lingkup Aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
