Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE3" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 330~450/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | QT | Model: | VE3" |
---|---|---|---|
Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
Warna: | RAL 9006 | Aplikasi: | sistem pelacakan surya |
Tempat asal: | Changzhou, Cina | Pengemudi: | Motor 24VDC |
Jaminan: | 5 ~ 10 Tahun | Sertifikat: | ISO9001, CE |
Cahaya Tinggi: | Drive Slewing Surya Rotary Sumbu Tunggal,Drive Slewing Surya IP66,Drive Slewing Surya Rotary Presisi Tinggi |

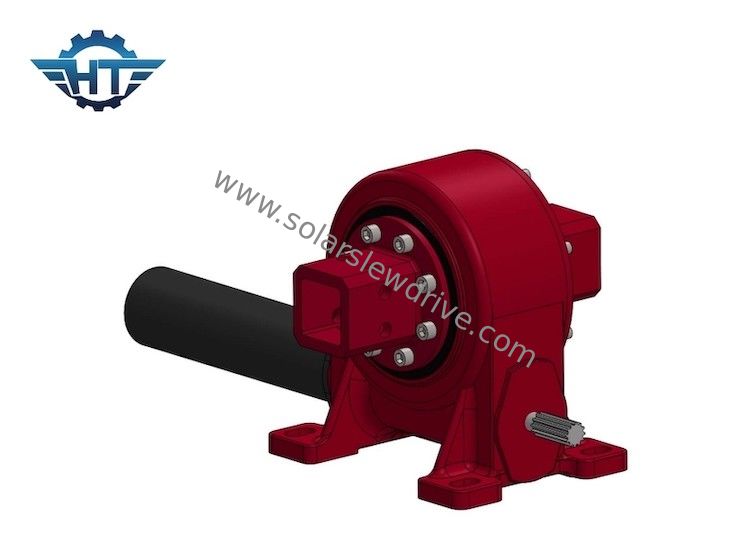

IP66 Single Axis Rotatory Slewing Drive Dengan Presisi Tinggi Untuk Pelacak PV
Penggerak Slewing Rotasi Sumbu TunggalKeterangan
Produk penggerak slewing putar dapat dibagi menjadi dua jenis: tipe terbuka dan tipe tertutup sesuai dengan keadaan tertutup, dan dapat dibagi menjadi tipe roda gigi dan tipe roda gigi cacing sesuai dengan bentuk transmisi yang berbeda.Hangtuo memiliki jenis produk ini, dan pengguna harus memenuhi persyaratan aplikasi mereka sendiri dan Menggunakan lingkungan untuk membuat pilihan.
Biasanya, struktur tertutup digunakan di lingkungan yang lembap, berdebu sedang atau gas korosif, dan dalam situasi tersebut dengan persyaratan perlindungan lingkungan yang tinggi yang tidak memungkinkan kebocoran minyak pelumas.Lingkungan tertutup dapat secara efektif mencegah kotoran memasuki badan penggerak putar dan meningkatkan mesin.Namun, ketika ada terlalu banyak debu di lingkungan dan penggerak putar sepenuhnya ditempatkan di dalam debu, seal yang berperan sebagai penyegel akan mempercepat keausan dan cepat rusak.Pada saat ini, lingkungan tertutup mungkin tidak nyaman untuk pemeliharaan dan penggantian suku cadang.Lebih tepat menggunakan struktur terbuka, dan memilih pengerasan permukaan gigi untuk meningkatkan daya tahan mesin.Selain itu, struktur terbuka mudah untuk membersihkan kotoran.Jika penggunaan dan pemeliharaan dapat dilakukan dengan baik, belum tentu memiliki umur yang lebih pendek daripada struktur tertutup.Dalam proses pemilihan produk, berbagai faktor harus dipertimbangkan secara komprehensif.
Parameter kinerja seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan cara menggelinding alih-alih meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan operasi yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
