Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1600/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | QT | Model: | VE7 inci |
---|---|---|---|
Perbandingan gigi: | 57:1 | presisi: | 0,1 Derajat |
Pengemudi: | motor DC | Warna: | Seperti yang diminta |
Memegang Torsi: | 30800 Nm | Kemasan: | Kasus kayu lapis |
Cahaya Tinggi: | Horisontal Hourglass Worm Gear Slew Drive,VE7 inch Gear Slew Drive,Sistem Pelacakan Panel PV Slew Drive |

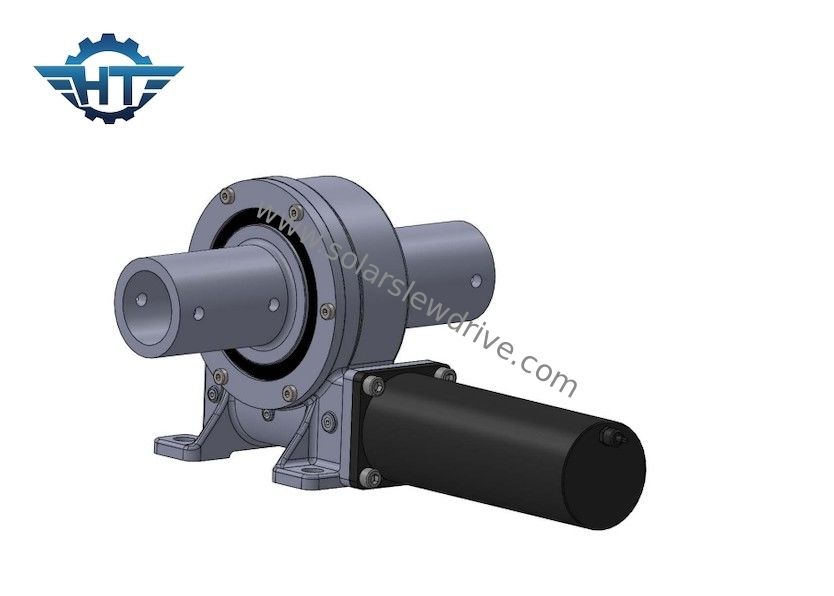

VE7 Hourglass Worm Gear Slew Drive Untuk Sistem Pelacakan Panel PV Sumbu Tunggal Horisontal
Worm Gear Slew DriveKeterangan
Penggerak dapat dibagi menjadi dua jenis: penggerak roda gigi dan penggerak roda gigi cacing sesuai dengan bentuk transmisi yang berbeda, dan dapat dibagi menjadi dua jenis: tipe terbuka dan tipe tertutup sesuai dengan berbagai bentuk transmisi tertutup.Bentuk paling sederhana dari penggerak putar digunakan pada ekskavator, derek menara, dan mesin konstruksi lainnya.Meja putar penggerak pada produk adalah tautan terakhir dari rantai transmisi reduksi.Rotary drive ini merupakan transmisi open gear, dan ujung depannya perlu dilengkapi dengan planetary reducer dengan rasio reduksi yang besar sebagai input dayanya, sehingga hanya bisa disebut sebagai rotary drive.Prototipe penggerak, untuk memperluas jangkauan aplikasi produk tersebut dan lebih meningkatkan kenyamanan penggunaan dan perawatan produk, penggerak putar dengan roda gigi cacing terintegrasi dan penggerak cacing telah dikembangkan.Diterapkan pada produk tersebut, penggerak putar yang dilengkapi dengan cacing pembungkus tidak hanya meningkatkan torsi penggerak, tetapi juga lebih meningkatkan akurasi mengemudi, dan dapat dikontrol secara digital, sehingga banyak digunakan dalam perangkat pelacakan dan penyetelan halus pada tenaga surya dan angin. peralatan pembangkit listrik.Ini memiliki hasil aplikasi yang baik di bidang robot, radar, pengangkatan tugas berat berkecepatan rendah, peralatan pengangkat, turntable CNC presisi, dan produk lainnya.
Lembar Teknis Penggerak Slewing Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Aplikasi
Kami berkomitmen untuk meneliti, mengembangkan, dan menerapkan drive slewing berkualitas tinggi.Kami menyediakan drive slewing mekanis yang andal untuk sumbu tunggal horizontal, sistem pelacakan PV sumbu ganda, CSP, desain pelacakan surya CPV. Produk profesional dan berkualitas tinggi kami juga akan diterapkan sebagai solusi mantap pada platform kerja udara, truk derek, ambil kayu , rig pengeboran, peralatan semprot, kendaraan modul hidrolik, jalur perakitan otomatis, sistem angin yaw, dll.
