| Brand Name: | HangTuo |
| Model Number: | SE12" |
| MOQ: | 1 buah |
| harga: | USD 100~1600/ pc |
| Delivery Time: | 15~45 Hari |
| Payment Terms: | L/C, T/T, Western Union |

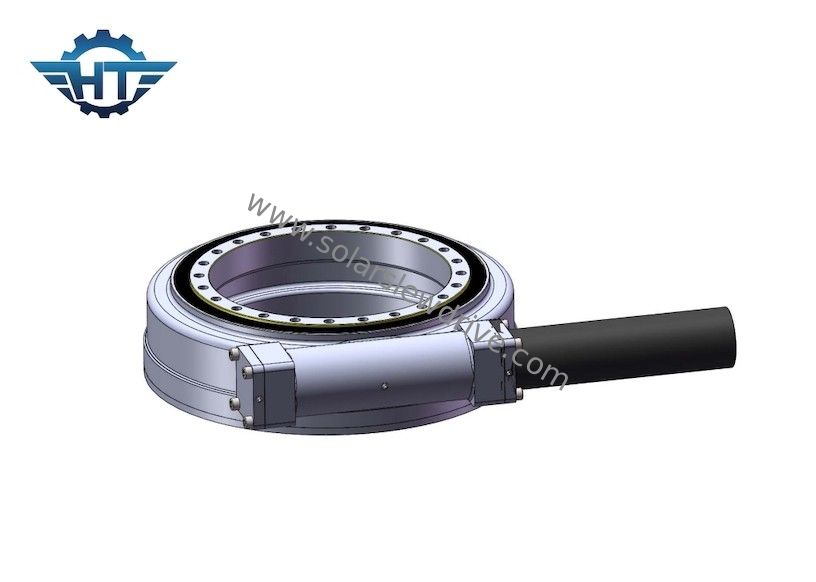

IP66 Reverse Self Lock Slew Drive Gearbox Dengan Rasio Transmisi Tinggi Untuk Crane
Deskripsi Self Lock Slew Drive
Perangkat penggerak slewing menggabungkan mekanisme transmisi perlambatan slewing melingkar penuh dari sumber daya penggerak.Ini menggunakan bantalan slewing sebagai bagian yang digerakkan dari sistem transmisi dan bagian lampiran dari mekanisme.Menurut pemasangan bagian penggerak, sumber penggerak dan penutup pada salah satu cincin bagian dalam dan luar bantalan slewing. Cincin lainnya digunakan sebagai bagian yang digerakkan dari sistem transmisi dan sebagai dasar sambungan dari bagian kerja yang digerakkan. , jadi penggunaan bantalan slewing itu sendiri adalah karakteristik dari koneksi slewing lingkaran penuh, dan sumber daya penggerak dan bagian sistem transmisi utama dikonfigurasi., menjadikannya semacam mekanisme transmisi perlambatan universal yang mengintegrasikan fungsi rotasi, perlambatan dan mengemudi, dan pada saat yang sama memiliki struktur sederhana dan nyaman untuk diproduksi dan dirawat.
Parameter Seri SE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Aplikasi
Bantalan cincin slewing dapat digunakan untuk berbagai aplikasi.Area penyebaran mulai dari ekskavator dan derek, penambangan terbuka dan turbin angin, hingga antena.Bidang aplikasi lainnya termasuk rekayasa dan sistem pelacakan surya.
