Tempat asal: | Cina |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 PCS/TAHUN |
Jenis: | Penggerak Slewing Vertikal | Bahan: | QT |
---|---|---|---|
Aplikasi: | Sistem CSP Pengumpulan Cermin | Jaminan: | 10 tahun |
Warna: | Pelanggan diperlukan | Ukuran: | 3 Inci - 25 Inci |
motor: | 24V DC | Fitur: | Panjang umur |
Cahaya Tinggi: | Struktur Kompak Solar Slew Drive,CSP Worm Gear Solar Slew Drive,Cermin Mengumpulkan Solar Slew Drive |

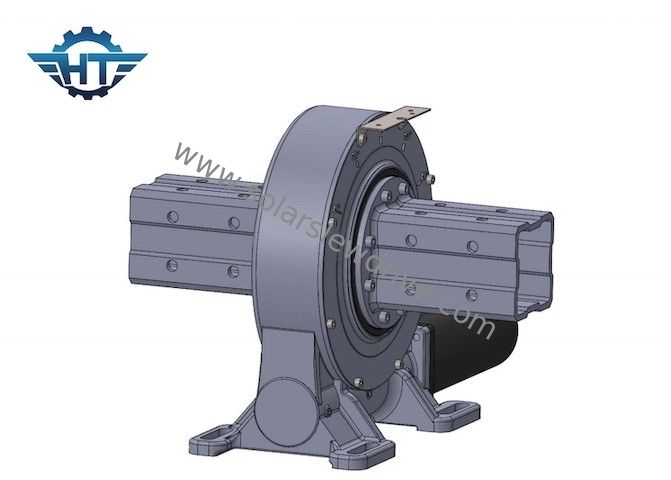

Struktur Kompak Worm Gear Solar Slew Drive Untuk Sistem CSP Pengumpulan Cermin
Worm Gear Solar Slew DriveKeterangan
Drive slewing dapat digunakan secara luas untuk rotasi 360° dan kecepatan variabel, torsi besar dan transmisi halus, pencocokan presisi tinggi atau mekanisme kompak sebagian besar mengandalkan drive slewing.
Sistem CSP pengumpulan cermin terutama terdiri dari tabung pengumpul panas, permukaan cermin pengumpul, struktur pendukung dan sistem kontrol.Drive slewing adalah bagian penting dalam struktur pendukung.
Parameter Kinerja Vertikal Slew Drive
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Bobot |
Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 kg |
Aplikasi
Drive slewing yang dikembangkan dan dirancang khusus untuk memenuhi persyaratan sistem pelacakan surya, produk ini digunakan dalam perangkat putar pelacak surya, terutama digunakan untuk sumbu tunggal datar, sumbu ganda, sistem pelacakan fotovoltaik terkonsentrasi, menara heliostat, pembangkit listrik hidangan Stirling Rentang aplikasi pemanasan konsentrator palung, presisi tinggi, kekuatan tinggi, dan keandalan tinggi.
