Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE3“ |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Perbandingan gigi: | 31: 1 | Torsi Keluaran Normal: | 533 Nm |
---|---|---|---|
Tempat asal: | Changzhou, Cina | Memegang Torsi: | 7000 Nm |
Torsi Miring: | 744 Nm | Nilai Torsi Keluaran: | 0,065 RPM |
Penggunaan: | Pelacak Surya | Lindungi Fitur: | IP66 |
Cahaya Tinggi: | SE3 Solar Worm Gear Slewing Drive,7000 Nm Solar Worm Gear Slew Drive,Solar Tracking System Gear Slew Drive |

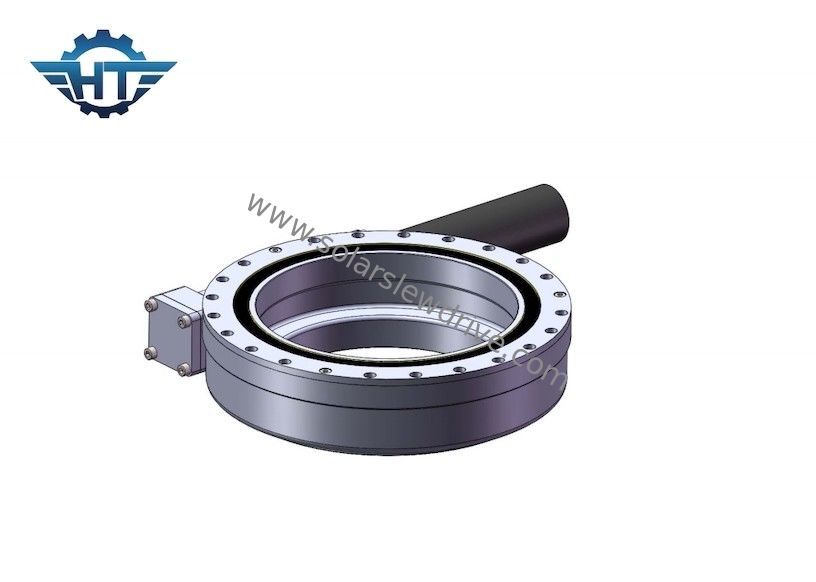

SE3 Small Solar Worm Gear Slewing Drive Untuk Sistem Pelacakan Pemasangan PV
Drive Slewing Worm GearDdeskripsi
Drive cacing kompak Changzhou Hangtuo dikenal dengan kepadatan daya yang tinggi.Penggerak cacing memastikan transmisi torsi ke cincin slewing.Desain ini sangat cocok untuk aplikasi dengan kekuatan tinggi dan ruang terbatas, seperti gearbox kemudi untuk sasis derek dan kendaraan berat, derek pemuatan, konstruksi dan mesin pertanian dan kehutanan.
Parameter Penggerak Slewing Horisontal SE
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Memegang Torsi | Beban Aksial | Beban Radial | Efisiensi | presisi | Mengunci sendiri | Bobot |
Nm | Nm | Nm | kn | kn | derajat | Ya | kg | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | Ya | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | Ya | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | Ya | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | Ya | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 182 |
Slewing Drive Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam roda gigi planetary membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil dan waktu umur yang panjang lebih dari 10.000 jam.
