24V DC High Precision Slewing Worm Drive Untuk Sistem Pelacakan PV Sumbu Ganda
Deskripsi Penggerak Cacing Slewing Presisi Tinggi

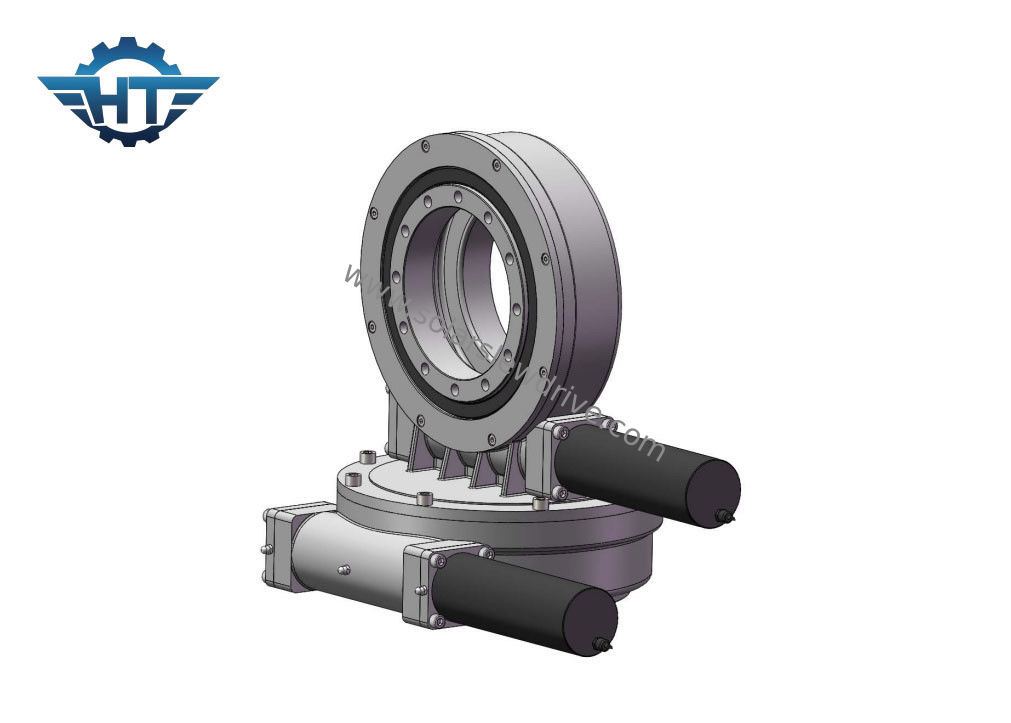

Drive slewing Vertikal 9 inci dirancang untuk sistem pelacakan surya.Ini digunakan untuk menyesuaikan panel fotovoltaik ke arah matahari untuk memanfaatkan lebih banyak sinar matahari.Mereka memungkinkan modul surya untuk tetap berada di posisi terbaik untuk mengumpulkan energi maksimum dari matahari.
| Model: |
VE9 |
Tempat asal |
Changzhou, Cina |
| Merek |
HANGTUO |
Jenis |
Diselubungi |
| Bahan |
42CrMo,50Mn |
Torsi Keluaran |
2000 Nm |
| Torsi Momen Miring |
16 K Nm |
Memegang Torsi |
30,5 K Nm |
| Peringkat Aksial Statis |
60 KN |
Peringkat Radial Statis |
130 KN |
| Peringkat Aksial Dinamis |
30 KN |
Peringkat Radial Dinamis |
65 KN |
| Perbandingan gigi |
37:1 |
Efisiensi |
40% |
Parameter Seri VE
| Model |
Perbandingan |
Nilai Torsi Keluaran (Nm) |
Torsi Miring (Nm) |
Memegang Torsi (Nm) |
Beban Aksial (kN) |
Beban Radial (kN) |
Efisiensi |
presisi (°) |
Mengunci sendiri |
Berat (kg) |
| 3" |
31: 1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
0.1 |
Ya |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
0.1 |
Ya |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
0.1 |
Ya |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
0.1 |
Ya |
28 |
| 9" |
61: 1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
0.1 |
Ya |
52 |
| 12" |
78: 1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
0.1 |
Ya |
65 |
| 14" |
85: 1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
0.1 |
Ya |
88 |
| 17" |
102: 1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
0.1 |
Ya |
135 |
| 21" |
125: 1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
0.1 |
Ya |
192 |
| 25" |
150: 1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
0.1 |
Ya |
251 |
Aplikasi
1. Mesin pengangkat
Mesin pengangkat termasuk derek truk, derek menara dan trailer, dll. Karena lingkungan yang keras dari mesin ini, bagian yang berputar sering kali terkena dampak yang besar, sehingga bagian ini akan menggunakan bantalan slewing yang disesuaikan, seperti untuk Pabrikan menyediakan ukuran yang diperlukan mesin dan lingkungan operasi.Pabrikan bantalan slewing akan mengatur insinyur untuk merancang bantalan yang sesuai dengan situasi aktual, dan kemudian menggunakannya, yang tidak hanya dapat memenuhi kebutuhan mesin pengangkat, tetapi juga sangat meningkatkan masa pakai.
2. Mesin konstruksi
Pembagian sederhana mesin konstruksi seperti excavator, loader, dll. Bantalan slewing dapat menahan gaya aksial, gaya radial dan gaya guling pada saat yang sama, dan strukturnya sangat kompak.Itu perlu diputar terus menerus selama pengoperasian ekskavator.Bantalan slewing adalah komponen inti dari rotasi.Aplikasi mesin konstruksi termasuk dalam aplikasi dasar bantalan slewing, dan juga banyak digunakan.
3. Mesin pengolah
Mesin pengolah seperti pengolahan bahan, pengolahan makanan, metalurgi dan sebagainya.Dengan perkembangan ilmu pengetahuan dan teknologi yang berkelanjutan, orang tidak lagi puas dengan hanya menerapkan bantalan slewing di mesin konstruksi, dan mengalihkan perhatian mereka ke mesin pengolah platform peralatan.Karena bantalan slewing lebih kompak daripada bantalan asli, gaya eksternal juga bisa lebih besar, dan kinerja serta strukturnya lebih baik, sehingga juga banyak digunakan dalam mesin pemrosesan.
4. Peralatan militer
Persaingan militer saat ini adalah tentang hard power peralatan militer.Seperti yang kita lihat di TV, tank itu memutar kepala meriamnya, dan sebuah peluru mengenai sasaran dengan akurat.Di tautan ini, bantalan slewing memainkan peran pendukung yang sangat baik;Ada juga senjata anti-pesawat, radar, landasan peluncuran roket, dll., Struktur yang sangat penting dalam rotasi tepat waktu, lompatan dan peluncuran peralatan militer yang stabil adalah bantalan slewing, yang memiliki kinerja lebih baik daripada bantalan tradisional.
5. Lainnya
Selain digunakan dalam industri dan obat-obatan, bantalan slewing memiliki bayangan di bidang pembangkit listrik dan kehidupan.Bantalan yaw turbin angin dipasang di sambungan antara menara dan kokpit, dan bantalan pitch dipasang di akar setiap bilah.koneksi dengan hub roda.Setiap turbin angin menggunakan satu set bantalan yaw dan tiga set bantalan pitch.Melalui penerapan bantalan slewing pada peralatan pembangkit tenaga angin, proses pembangkitan tenaga dapat diubah oleh perbedaan kekuatan angin.Aplikasi utama bantalan slewing dalam kehidupan terkonsentrasi di taman bermain, seperti roda Ferris, roller coaster, jam pendulum dan komidi putar, dll. Penerapan bantalan slewing memastikan keselamatan kehidupan.
