Brand Name: | HangTuo |
Model Number: | VE9" |
MOQ: | 1 potong |
harga: | USD 100~1600/ pc |
Delivery Time: | 15~45 Hari |
Payment Terms: | L/C, T/T, Western Union |

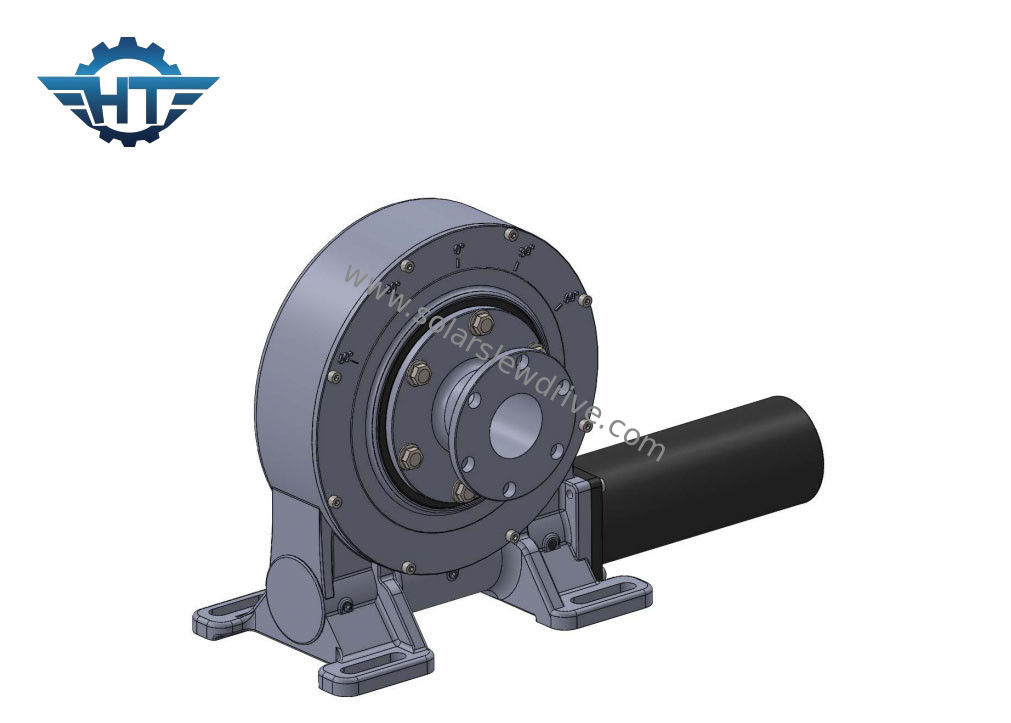

Vertikal Single Axis Worm Gear Enclosed House Slew Drive Untuk Pelacak PV
Deskripsi Drive Worm Gear Slewing
Untuk memenuhi rotasi struktur rotasi relatif, Anda dapat merancang posisi pemasangan perangkat sejajar dengan tanah atau dengan kemiringan beberapa derajat.Peredam penggerak slewing horizontal tipe rumah tertutup dirakit oleh basis tipe rumah, roda gigi slewing, cacing dan bagian pendukung.Dapat menggunakan motor listrik atau motor hidrolik sebagai sumber input daya untuk menggerakkan peredam untuk berputar searah jarum jam dan berlawanan arah jarum jam.Karena bantalan slewing digunakan sebagai komponen desain utama, perangkat ini memiliki momen guling dan gaya aksial yang kuat.Dibandingkan dengan peredam dengan parameter yang sama, perangkat ini memiliki ukuran kecil dan mudah dipasang dan dirawat.
Lembar Data Drive Slewing Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Aplikasi
Berkat kapasitas bebannya yang tinggi, bantalan cincin slewing dapat digunakan untuk berbagai aplikasi.Area penyebaran berkisar dari ekskavator dan derek, penambangan terbuka dan turbin angin, energi matahari hingga antena.
