Tempat asal: | CINA |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE9" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~504 / pc |
Kemasan rincian: | KOTAK KAYU LAPIS |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 inci | Perbandingan gigi: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | Jenis: | Horisontal |
Aplikasi: | Pemasangan Pelacakan PV Rumah | Layanan OEM: | Tersedia |
Tempat asal: | Changzhou, Cina | motor: | Motor DC 24V |
Cahaya Tinggi: | Gearbox Slew Drive Akurasi Tinggi,Gearbox Slew Drive Anti Debu,Gearbox Slew Drive Untuk Menara Terkonsentrasi |

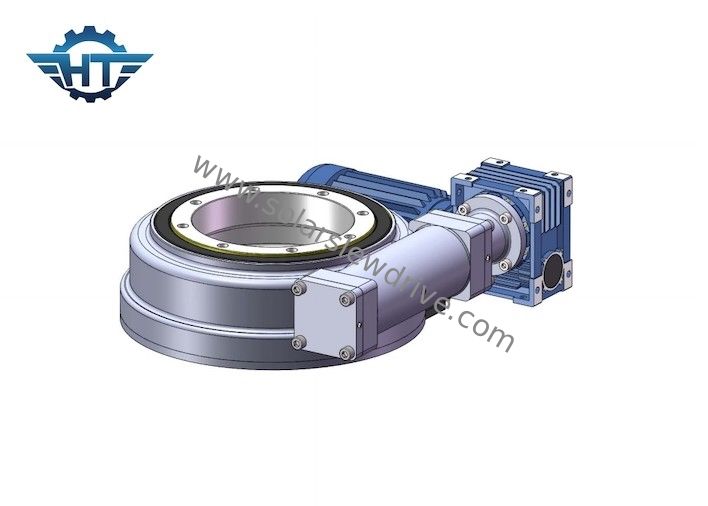

Gearbox Anti Debu Slew Drive Akurasi Tinggi Untuk Tenaga Surya Terkonsentrasi Menara
Deskripsi Gearbox Slew Drive
Penggerak heliostat sangat penting untuk efisiensi pembangkit listrik menara.Di pabrik menara CSP, puluhan ribu heliostat memusatkan radiasi matahari pada penyerap panas di ujung menara penyerap panas untuk mengumpulkan suhu tinggi dan mengumpulkan panas.Untuk memastikan pengumpulan panas yang berkelanjutan dan stabil, heliostat harus melacak posisi matahari setiap saat, dan bergerak dalam arah azimuth horizontal dan pitch (sumbu ganda) melalui perangkat transmisi.
Komponen transmisi umum heliostat menara --- Peredam putar
Saat ini, komponen transmisi yang paling umum dalam sistem heliostat adalah perangkat yang disebut peredam putar seperti yang ditunjukkan pada gambar di bawah ini.Peredam putar umumnya digerakkan oleh motor untuk menggerakkan putaran heliostat dalam arah biaksial.Sebagai jenis mesin presisi, penerapan peredam putar di industri pembangkit listrik tenaga surya perlu mengontrol akurasi pelacakan dalam 1mrad.Roda gigi cacing pembungkus ganda memiliki area penyambungan yang besar dengan permukaan gigi, presisi transmisi yang lebih tinggi, dan ketahanan benturan yang kuat.Tingkat keausannya yang rendah dapat memastikan keakuratan dan masa pakai dalam kondisi penggunaan jangka panjang, dan lebih cocok untuk wilayah barat laut tempat stasiun CSP domestik berada.lingkungan yang keras.
Pada tower power station, komponen penggerak pada orientasi horizontal sebagian besar menggunakan rotary reducer, namun sudut pitch dapat memilih push rod atau rotary reducer.
Parameter Drive Slewing Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Fitur
1. Cacing jam pasir untuk kontak dan kehidupan roda gigi yang kompetitif, dan kapasitas beban statis
2. Beberapa tingkat presisi: reaksi balik variabel untuk kebutuhan aplikasi yang berbeda
3. Penyegelan standar dan pengisian gemuk
4. Desain anti-air dan anti-debu yang hebat, IP66
5. Mengunci sendiri, tidak perlu istirahat
6. Cacing amplop
7. Aplikasi utama: PV Solar, Aerial Work Platforms, Truck Crane, Marine Crane
