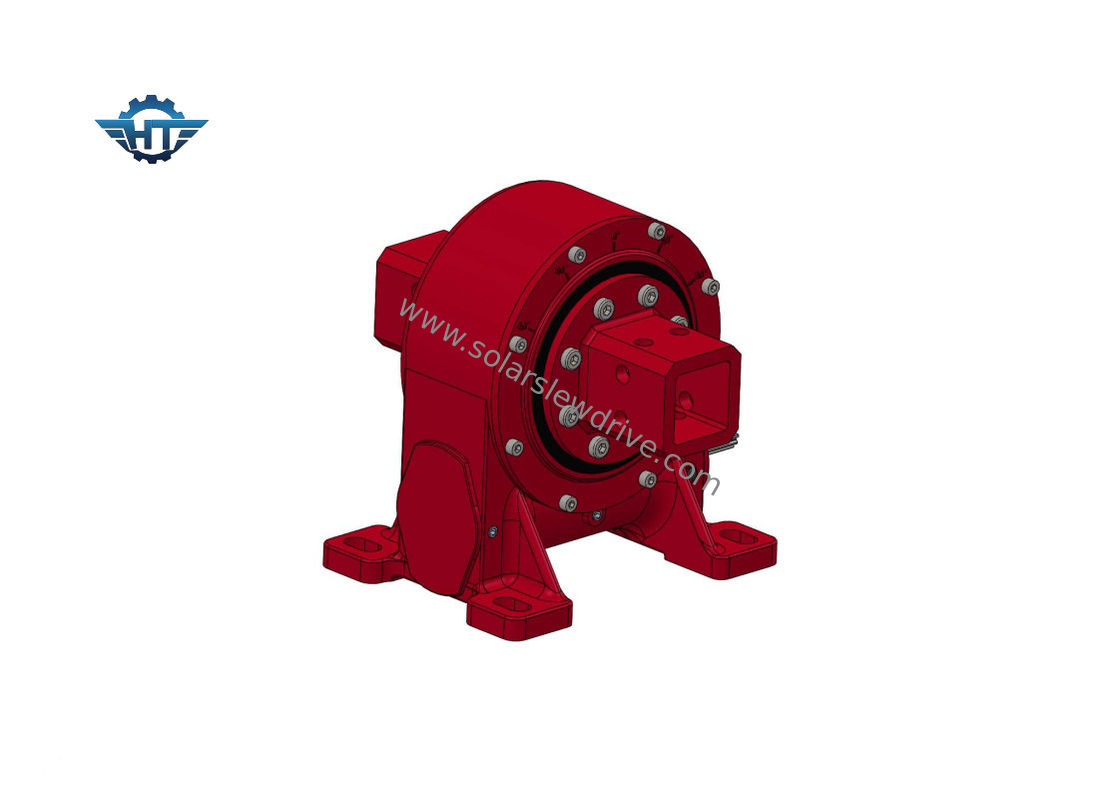

VE9 Compact Worm Gearbox Slewing Drive Untuk Axis Solar Tracker
Gearbox Cacing RingkasKeterangan
Pengiriman yang dapat diandalkan – sebagian besar pesanan dikirim dalam 15 hari atau kurang, untuk musim sibuk, dalam 30 hari
Dukungan teknis – teknisi siap membantu
Drive slewing berkualitas tinggi dengan harga yang wajar – kami memiliki pabrik sendiri dengan produk yang memenuhi atau melampaui kualitas semua merek utama dan kami akan menggunakan metode pengiriman ekonomis berdasarkan pesanan yang berbeda agar Anda tetap sesuai anggaran
Pengoperasian & Pemeliharaan-pengoperasian dan pemeliharaan mudah dan menurunkan biaya Anda
Lembar Data Set Worm Gear VE9
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Instalasi
1. Persiapan
1.1 Periksa slew drive dari kerusakan fisik.
1.2 Bersihkan permukaan pendukung
2. Pemasangan Baut
Sebagai produsen gearbox, kami tidak menyediakan, menjamin atau merekomendasikan pengencang pemasangan yang digunakan.Harap berhati-hati dalam menentukan item ini yang akan melampirkan produk kami ke produk Anda.
Ukuran, jumlah dan kualitas yang ditentukan harus digunakan.
Rasio cengkeraman (panjang cengkeraman terhadap diameter baut) harus diperhatikan, dari minimum 1,5 hingga maksimum 2.
Baut dengan poros berulir penuh seharusnya tidak diizinkan.
Fungsi penggerak slew, masa pakai, dan daya tahan sambungan baut akan terpengaruh jika terjadi ketidakpatuhan.
Gunakan ring datar dengan ukuran dan pilihan kekuatan torsi pengencangan yang sesuai sehingga tekanan antarmuka yang diizinkan tidak terlampaui.
Baut pemasangan dalam kasus normal cukup diamankan dengan pemuatan awal yang benar.
Pemberitahuan: Penggunaan cincin split, ring split, dll. tidak diperbolehkan.
Torsi Pengencangan dan beban awal awal untuk memasang baut.
|
Torsi Pengencangan |
Dimensi Baut Pemasangan |
|||||
| Kelas |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Kelas 8.8 | 10,2 NM | 24,7 NM | 49 NM | 85,5 NM | 212.2 NM | 414 NM |
| Kelas 10.9 | 14.3 NM | 34.8 NM | 68,9 NM | 120,2 NM | 298.4 NM | 582.1 NM |
| Kelas 12.9 | 17.2 NM | 41,7 NM | 82,7 NM | 144.2 NM | 358.1 NM |
689,5 NM |
