Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Peredam Slewing: | VE5" |
---|---|---|---|
Perbandingan gigi: | 37:1 | Efisiensi: | 40% |
Warna: | Seperti yang diminta | Aplikasi: | Pelacak Surya |
Tempat asal: | Cina | Pengemudi: | Motor 12V / 24VDC |
Jaminan: | 10 tahun | Sertifikat: | ISO9001, CE |
Situs Instalasi: | Lapangan terbuka | Seumur hidup: | Kehidupan Lapangan 30 Tahun |
Cahaya Tinggi: | VE5 Small Slew Drive,Motor 24VDC Small Slew Drive,Open Field slew drive gearbox |

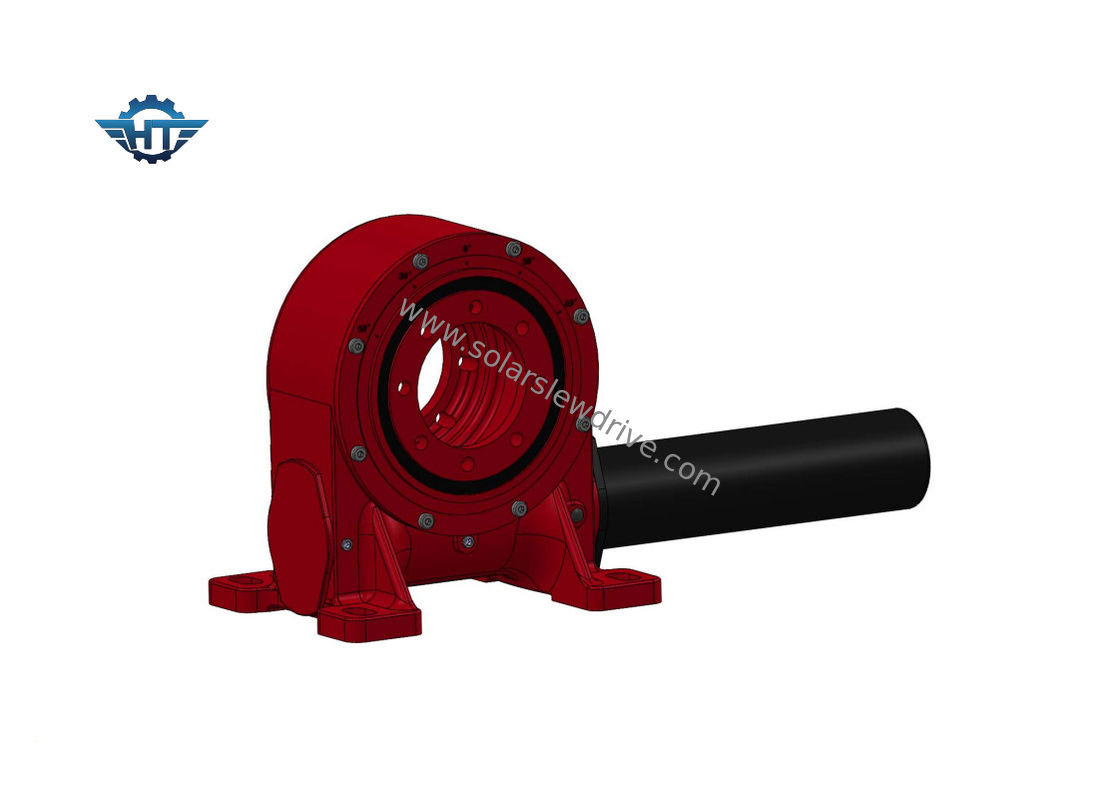

VE5 40 To 1 Gearbox Untuk Panel Surya Horizontal Single Axis Trackers
Deskripsi Enveloping Worm Gear
Drive slewing adalah jenis baru dari produk rotari dan transmisi.Biasanya disebut slewing drive atau slewing bearing, yang biasanya terdiri dari double enveloping worm, gear, housing, motor dan komponen lainnya.Karena komponen inti adalah cacing pembungkus ganda, ia dapat menyatu dengan roda gigi lebih dekat dan untuk mencapai kontak multi-gigi, sehingga meningkatkan akurasi dan torsi momen penahan.Mereka dapat secara bersamaan menahan gaya aksial, gaya radial, dan momen guling.Dibandingkan dengan produk rotari tradisional, penggerak slewing baru memiliki fitur pemasangan yang mudah, perawatan yang mudah, dan tingkat ruang pemasangan yang lebih besar.
Parameter Kinerja Seri VE
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Berat |
Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35 |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51 |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61 |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 |
Aplikasi
Ada 10 macam ukuran slewing drive tipe VE, mulai dari ukuran 3' sampai 25" inch, di antaranya 5", 7", 9" 12", 14", 17" , 19" dan 21". banyak digunakan dalam sistem pelacakan surya (PV, CPV, HCPV dan heliostat) dan kendaraan biasa, seperti lift manusia, truk derek, serta kendaraan modular.
