Tempat asal: | CINA |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE8 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | 200~380 USD/PC |
Kemasan rincian: | KOTAK KAYU LAPIS |
Waktu pengiriman: | 15~30 HARI |
Menyediakan kemampuan: | 12000 PCS/TAHUN |
Rentang Slewing: | ±60 ° | Bahan: | 42CRMN atau 50Mn |
---|---|---|---|
Aplikasi: | Pelacak Tautan | Jaminan: | 10 tahun |
Warna: | jeruk | Ukuran: | 3 Inci - 25 Inci |
Motor: | 24VDC/220VAC | gigi cacing: | Amplop ganda |
Cahaya Tinggi: | penggerak slew gear linkage surya,iP66 Solar slew gear drive,gearbox slew 42CRMN |

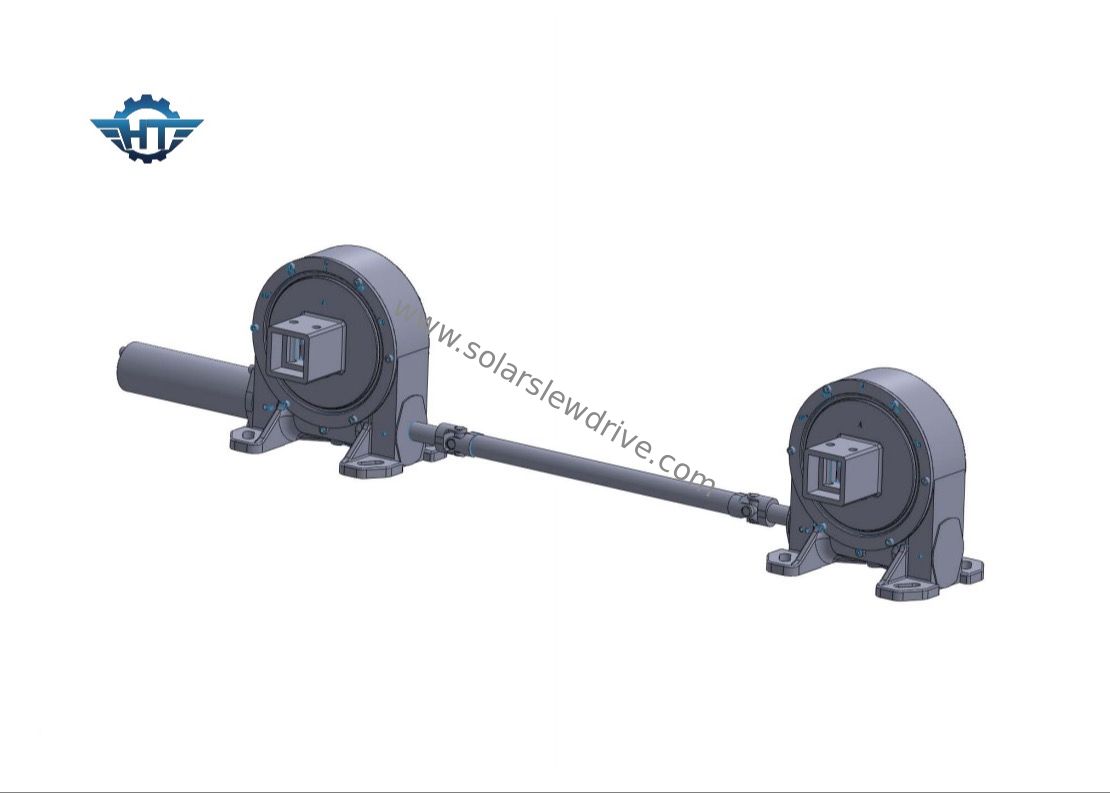

IP66 Solar Slew Gear Drive Dengan Peredam Gearbox 24vdc Untuk Sistem Pelacakan Surya Linkage
Deskripsi Solar Slew Gear Drive
Solar Slewing Drive memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe penggerak cacing dll. Penggerak slewing didasarkan pada struktur roda gigi cacing pembungkus ganda, yang menampilkan kontak multi gigi yang dirancang khusus untuk mengemudi beban tinggi.Ini memiliki torsi momen miring yang kuat dan fungsi penguncian otomatis statis.
Prinsip kerja gearbox reduksi gigi planet membuatnya sendiri untukmenanggung beban radial yang besard karena distribusi torsi yang proporsional.Terlebih lagi, drive slewing kami dapat dipasang ke berbagai jenis motor, motor hidrolik, motor listrik 24vdc/12vdc, motor servo, motor stepper dan we memiliki semua seri membunuhukuran gearbox memenuhi permintaan pelanggan yang berbeda.
Parameter Kinerja Vertikal Slew Drive
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Slewing Drive memiliki banyak jenis seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe penggerak cacing, dll. Penggerak slewing didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian otomatis statis.Banyak permukaan kontak gigi dirancang khusus untuk mengemudi beban tinggi.
Fitur
1. Putar ±60 °, hentikan keras di dalam untuk memastikan keamanan sistem
2. Hubungkan motor penggerak dari kiri, samping kanan atau di tengah
3. Izin sudah ditetapkan oleh produsen sebelum pabrik, jadi tidak perlu menyesuaikannya saat pemasangan
4. Grease sudah diisi sebelum pabrik, hanya perlu diisi ulang setiap 5 tahun
4. Instalasi sederhana dan perawatan rendah
5. Desain ringkas dan hemat ruang
6. Roda giginya mengunci sendiri, jadi tidak perlu rem tambahan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi dan torsi backholding untuk meningkatkan keamanan di bawah lingkungan yang keras
