Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7" |
---|---|---|---|
Perbandingan gigi: | 57:1 | Torsi Keluaran Nilai Maks: | 5060 Nm |
Memegang Torsi: | 40.000 Nm | Torsi Miring: | 5.000 Nm |
Efisiensi: | 40% | Warna Standar: | RAL 9006 |
Cahaya Tinggi: | Vertikal Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |

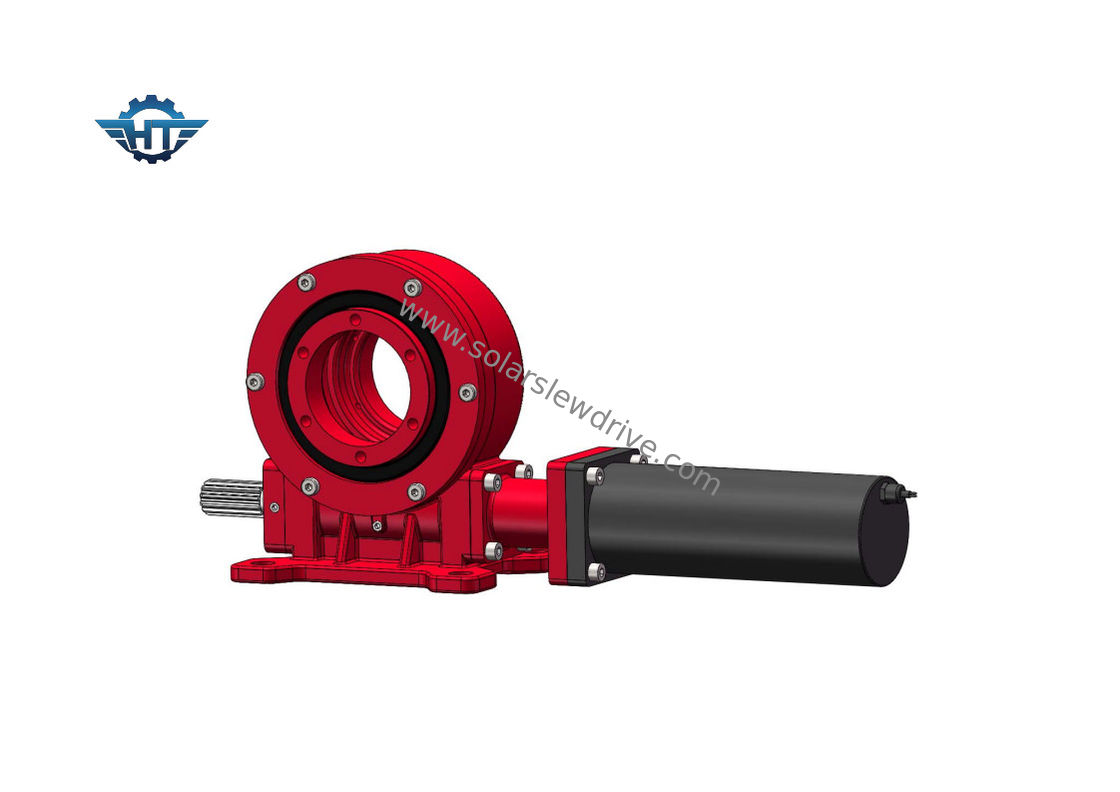

CE Vertikal Amplop Slew Drive Worm Gearbox Motor Untuk Pelacak Surya
Deskripsi Drive Worm Gear Slewing Kustom
Penggerak slewing kami dapat secara bersamaan menanggung efek gaya aksial, gaya radial, dan momen miring, karena komponen inti penggerak slewing mengadopsi envelop wrom dan kontak multi-gigi.Dibandingkan dengan produk slewing tradisional, produk kami memiliki karakteristik pemasangan yang sederhana, perawatan yang mudah, dan ruang pemasangan yang lebih hemat.
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat atau +60 ~ -60 derajat, atau sebagai permintaan pelanggan
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Data Teknis VE Slewing Drive
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Daftar Istilah Paramater Utama
Torsi Momen Miring:Torsi ini adalah beban gravitasi dikalikan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.
Mengunci sendiri: Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut self-locking.
