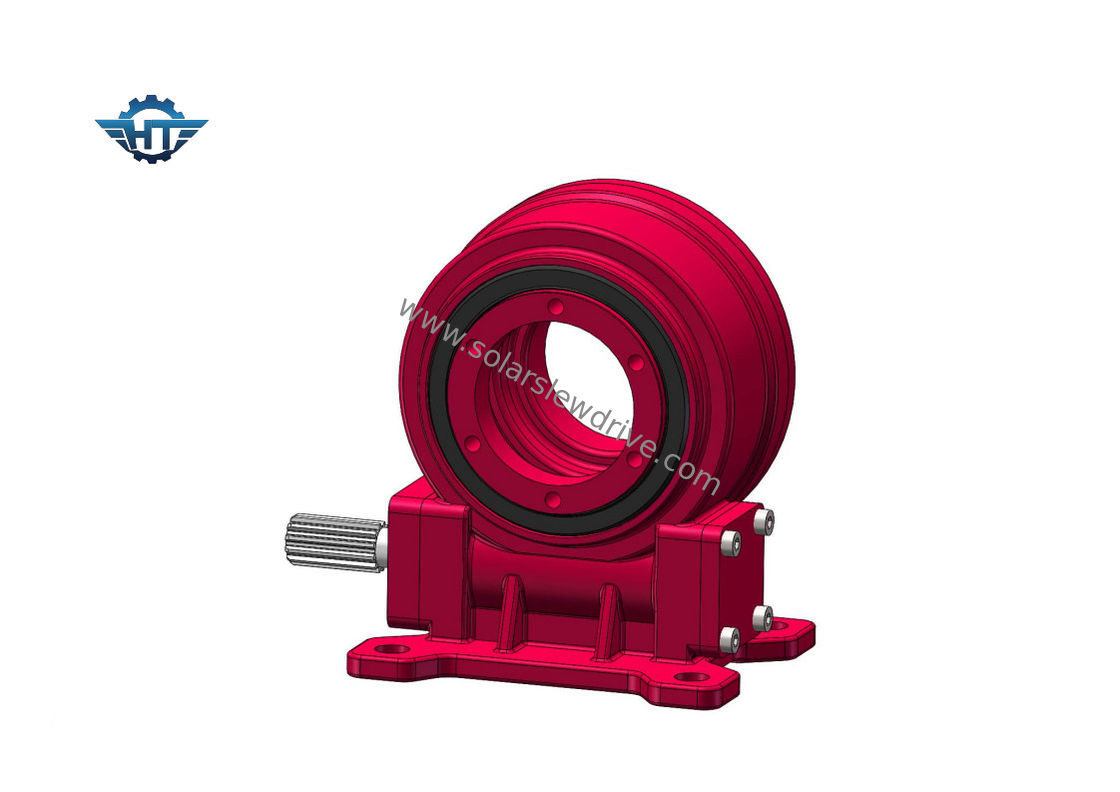

Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking

Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking

  • Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking
  • Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking
Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE7"
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: USD 280~504 / pc
Kemasan rincian: kotak kayu lapis
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Serangan balik Worm Gear: Kurang dari 0,1 Derajat
Perbandingan gigi: 57:1 Nilai Torsi Keluaran: 5060 Nm
Memegang Torsi: 40 kNm Torsi Miring: 5 kNm
Efisiensi: 40% Warna Standar: RAL 9006
Cahaya Tinggi:

backholding tinggi Small Slew Drive

,

gear meshing Small Slew Drive

,

gear meshing solar slew drive

Self Locking Worm Drive Gears, VE7 Slew Drive Gearbox Untuk Pelacak Surya Sumbu Tunggal Horisontal





Keterangan



Drive slewing gigi cacing Hangtuo ditampilkan dengan e . yang baikmenyelimuti worm dan gear meshing dan kontak multi-gigi yang membuat slewing drive dengan htorsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya.Ini mengunci sendiri dan dapat memutar maks ±65 °.Jika lebih banyak rentang yang lebih besar diperlukan, itu dapat disesuaikan.



Data Teknis VE Slewing Drive



Model Perbandingan Nilai Torsi Keluaran (Nm) Torsi Kemiringan (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3" 31: 1 600 1500 1800 22 15 40% 0.1 Ya 12
5" 37:1 800 5000 9200 16 27 40% 0.1 Ya 18
7" 57:1 1750 7000 13200 34 58 40% 0.1 Ya 32
8" 51:1 2250 11200 20400 50 80 40% 0.1 Ya 28
9" 61: 1 2250 16000 30800 60 130 40% 0.1 Ya 52
12" 78: 1 4300 25000 40560 77 190 40% 0.1 Ya 65
14" 85: 1 5600 48000 44200 110 230 40% 0.1 Ya 88
17" 102: 1 6750 67000 53040 142 390 40% 0.1 Ya 135
21" 125: 1 16000 89000 65000 337 640 40% 0.1 Ya 192
25" 150: 1 21450 112000 89000 476 950 40% 0.1 Ya 251



Horizontal Single Axis Solar Trackers Gear Meshing Small Slew Drive Self Locking 0



Layanan yang Disesuaikan


1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.



Daftar Istilah Paramater Utama



Torsi Momen Miring:Torsi ini adalah beban gravitasi dikalikan jarak antara posisi beban dan pusat bantalan slewing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.

Beban radial: Beban vertikal ke sumbu bantalan slewing

Beban aksial: Beban sejajar dengan sumbu bantalan slewing

Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.

Mengunci sendiri: Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut self-locking.
