| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 buah |
| harga: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

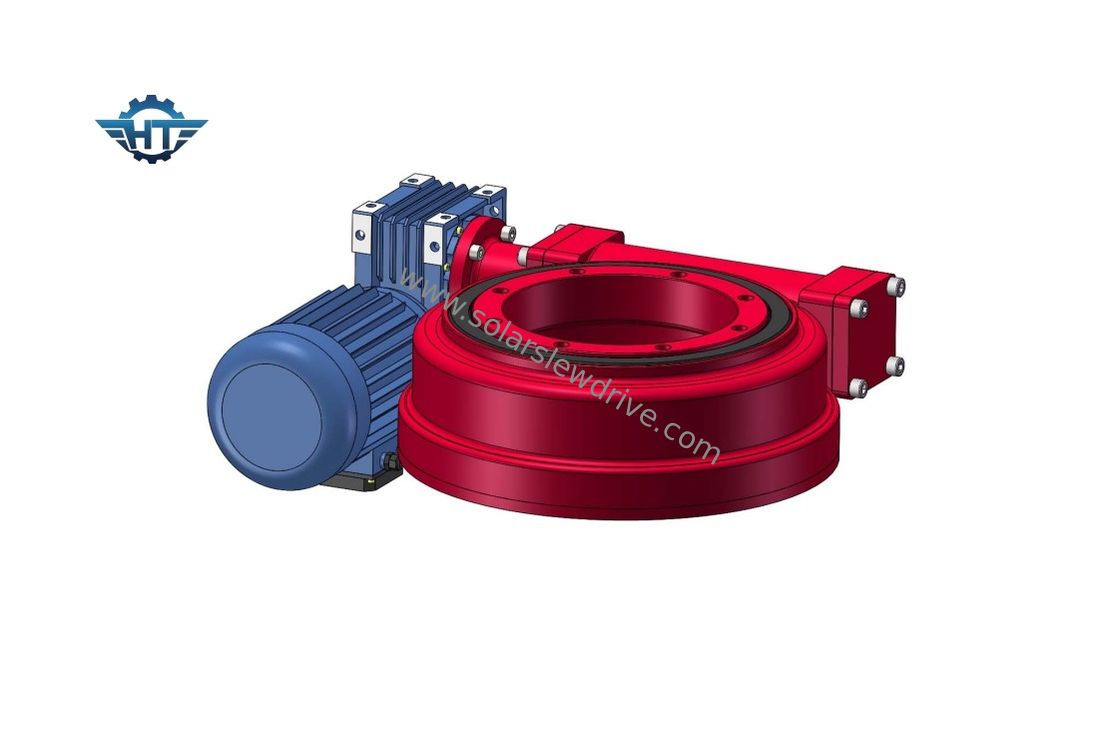

SE1 Worm Gear Slewing Drive, IP66 Zero Backlash Gear Untuk Linkage Horizontal Single Tracker
Pengenalan Worm Gear Slewing Drive
Penggerak slewing dapat menopang beban yang berat tetapi putarannya lambat, sering kali berupa platform horizontal seperti derek konvensional, swing yarder, atau platform yang menghadap angin dari kincir angin sumbu horizontal.Sekarang, ini banyak digunakan dalam energi surya: sistem pelacakan surya sumbu tunggal, sistem pelacakan surya sumbu ganda, tenaga surya terkonsentrasi, fresnel, menara panas dan bahkan di antena.
Roda gigi heliks dan cacing jam pasir membuatnya mencapai kontak multi gigi, yang membuatnya dapat menahan gaya aksial, gaya radial dan momen miring pada saat yang bersamaan.
Lembar Teknis Penggerak Slewing SE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
spesifikasi
Gear Motor
| Voltase | daya keluaran | kecepatan keluaran | tahan air |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Komentar | Motor khusus dapat disesuaikan sesuai kebutuhan Anda. | ||
| Encoder dan gear box bisa diperbaiki. | |||
| Gearbox planet dapat dicocokkan berdasarkan permintaan yang berbeda | |||
Keuntungan
1. Menyediakan layanan ODM / OEM
2. Layanan berkualitas 100%
3. CE bersertifikat
