Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 330~360/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Nomor model: | SE14 | Memegang Torsi: | 54200 Nm |
---|---|---|---|
Memiringkan Torsi: | 68000 Nm | Torsi Keluaran: | 6550 Nm |
Beban Aksial Statis: | 680 kN | Beban Radikal Statis: | 230 kN |
Bahan baku: | 50Mn, 42CrMo | Bobot: | 63 Kg |
Cahaya Tinggi: | worm slew drive untuk solar tracker,worm gear hydraulic slew drive gearbox,housing tertutup hydraulic slew drive gearbox |

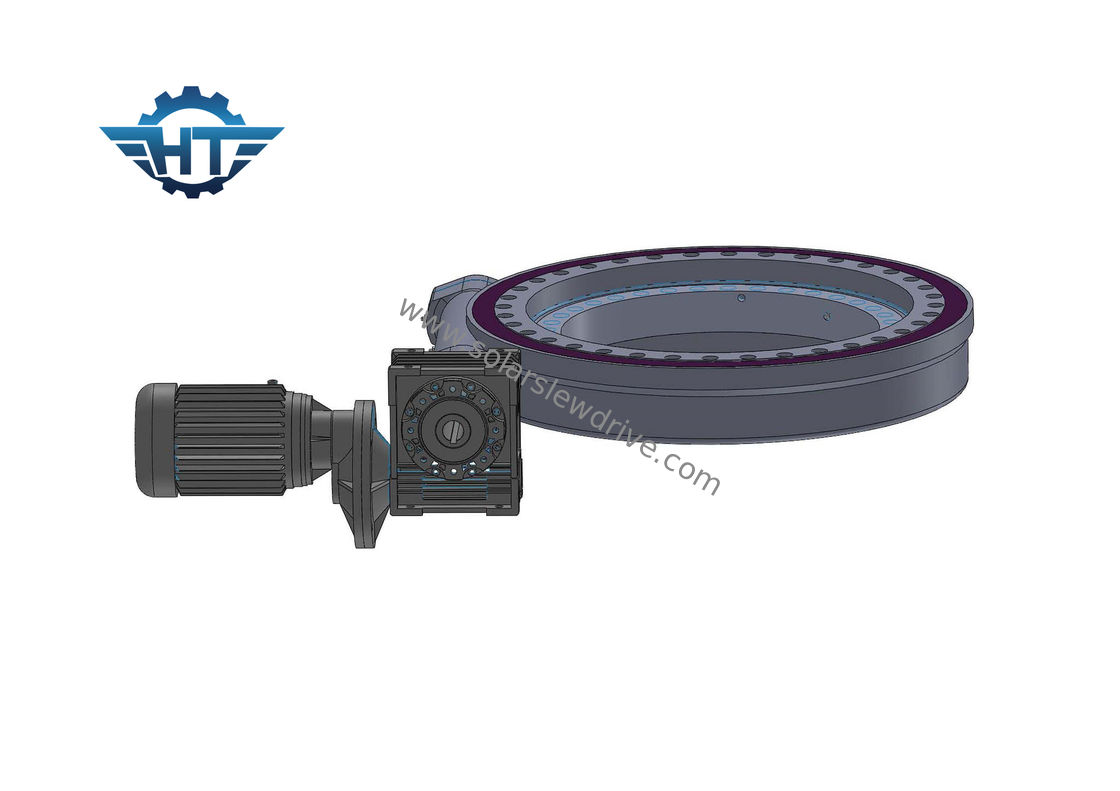

SE14 Worm Gear Hidrolik Slew Drive Gearbox Dengan Perumahan Tertutup Untuk Pelacak Surya
Deskripsi Produk
Drive slew standar dilengkapi dengan housing terbuka sementara housing terbuka gagal memberikan peringkat IP yang baik pada suku cadang.Drive slewing Hangtuo dilengkapi dengan housing tertutup yang memberikan perlindungan masuknya IP66 ke drive slewing.Itu membantu drive slewing dapat bekerja di lingkungan yang keras.Drive slewing kami memiliki fitur poros cacing jam pasir yang mengunci sendiri.Setelah input sumber daya dikembalikan ke netral, poros cacing akan mengunci beban ke posisinya tanpa memerlukan perangkat pengereman eksternal.kami
Parameter Kinerja Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, antena satelit dan piringan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif, robot, dll.
Transportasi, Penanganan & Penyimpanan
Transportasi hanya dalam posisi horizontal, dampak harus dihindari.
Kenakan sarung tangan kerja dan berhati-hatilah saat menangani slew drive.
Gunakan lubang cincin di drive slew untuk memperbaiki baut untuk pengangkatan, penanganan, dan penempatan yang aman.
Simpan hanya dalam posisi horizontal dan dalam ruangan tertutup, jauhkan dari basah, perlindungan korosi permukaan permukaan kawin yang terbuka bertahan kurang lebih 1 bulan dalam kemasan tertutup.Penyimpanan periode yang lebih lama memerlukan tindakan perlindungan khusus.
Mengangkut cincin slew yang belum dibongkar
Gunakan alat pengangkat yang sesuai/jangan pernah mengangkut produk secara vertikal
Drive slew yang belum dibongkar dapat diangkut dengan alat pengangkat dalam kondisi berikut:
1.Roda gigi pengangkat harus dikonfigurasi dengan tepat untuk beban pengangkutan unit.
2. Baut cincin harus dikonfigurasi dengan tepat untuk berat unit transportasi.
3.Slew drive hanya boleh diangkut dengan sendirinya.
4. Pengangkutan di dalam perusahaan hanya dilakukan secara horizontal.
