Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 280/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7 |
---|---|---|---|
Perbandingan gigi: | 51: 1 | Torsi Output Normal: | 5100 Nm |
Memegang Torsi: | 39 kNm | Memiringkan Torsi: | 5 KNm |
Torsi maks: | 7650 Nm | Warna standar: | RAL 9006 |
Cahaya Tinggi: | solar slew drive sumbu tunggal,sistem pelacakan miring,solar slew drive |

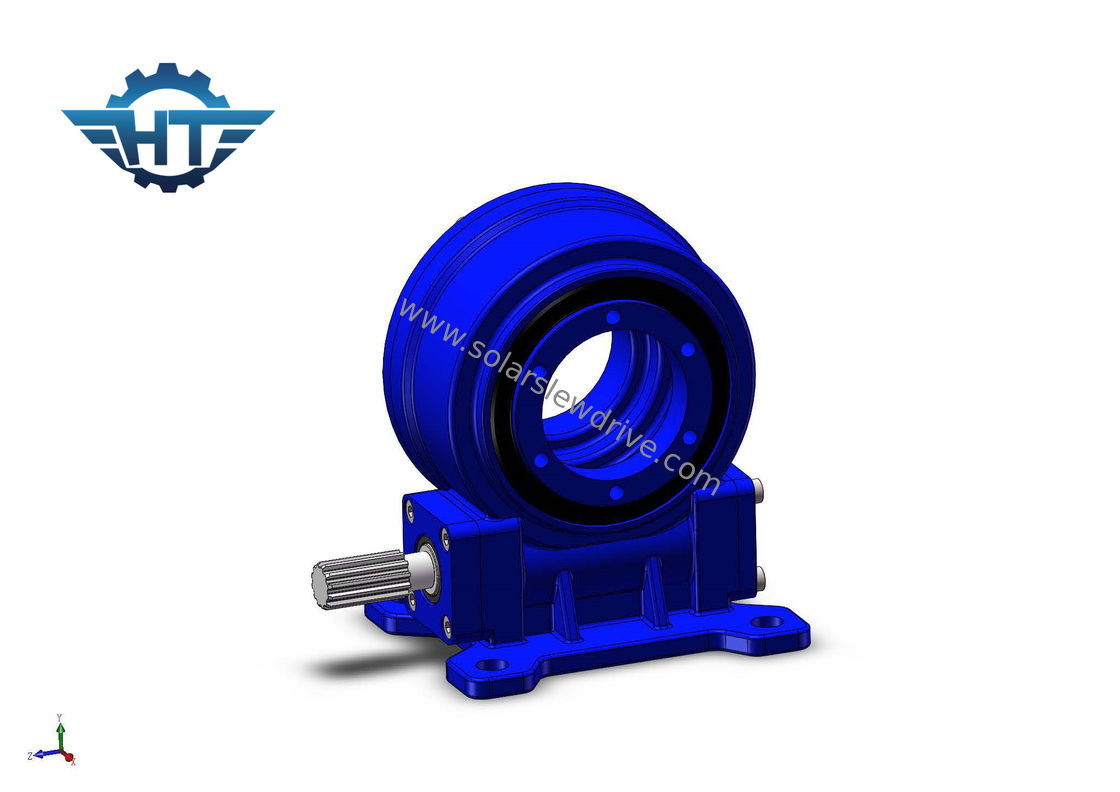

VE7 Single Axis Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Tunggal Miring
Deskripsi
Sumbu rotasi braket pelacakan sumbu tunggal miring dipasang pada sudut kemiringan ke bidang horizontal, dan berputar di sekitar sumbu satu dimensi.Arah sumbu rotasi adalah utara-selatan, sehingga permukaan penerima cahaya dari modul fotovoltaik sejajar mungkin dengan sudut datang sinar matahari dalam arah satu dimensi.
Keuntungan
1. Torsi penahan yang tinggi untuk meningkatkan keamanan sistem pelacakan matahari
2. Rentang berputar 360 derajat
3. Membungkus worm drive di dalamnya
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian diri
fitur
1. Output torsi tinggi dalam kondisi kecepatan rendah, yang dapat mengirimkan gaya aksial komprehensif, gaya radial, dan momen terbalik
2. Roda gigi heliks dan mode penggerak cacing.Ekonomi yang baik, fleksibilitas yang kuat dalam ukuran aksial
3. Amplop cacing jam pasir, kontak banyak gigi, daya dukung beban yang kuat
4. Rasio kepadatan kinerja tinggi
5. Performa penguncian sendiri atau tambahkan rem input
6. Rasio ruang kecil, pemasangan dan pembongkaran yang nyaman
7. Bentuk keluaran yang beragam
8. Pra-sesuaikan nilai celah dan instal langsung pada mesin
9. IP66
Parameter Seri VE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5.000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
Catatan: Untuk dimensi dan parameter yang lebih rinci, lihat gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
