Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 200~300/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7 |
---|---|---|---|
Perbandingan gigi: | 51: 1 | Dinilai Torsi Output: | 6120 Nm |
Memegang Torsi: | 39000 Nm | Memiringkan Torsi: | 10 kNm |
Efisiensi: | 40% | Warna standar: | Seperti yang diminta |
Cahaya Tinggi: | jam pasir cacing gigi membunuh drive,120mm tabung cacing gigi membunuh drive,pelacakan tunggal cacing gigi membunuh drive |
VE9 Single Axis Worm Gear Slew Drive Dengan Tabung Persegi 120mm Untuk Sistem Pelacakan Tunggal Datar
Deskripsi

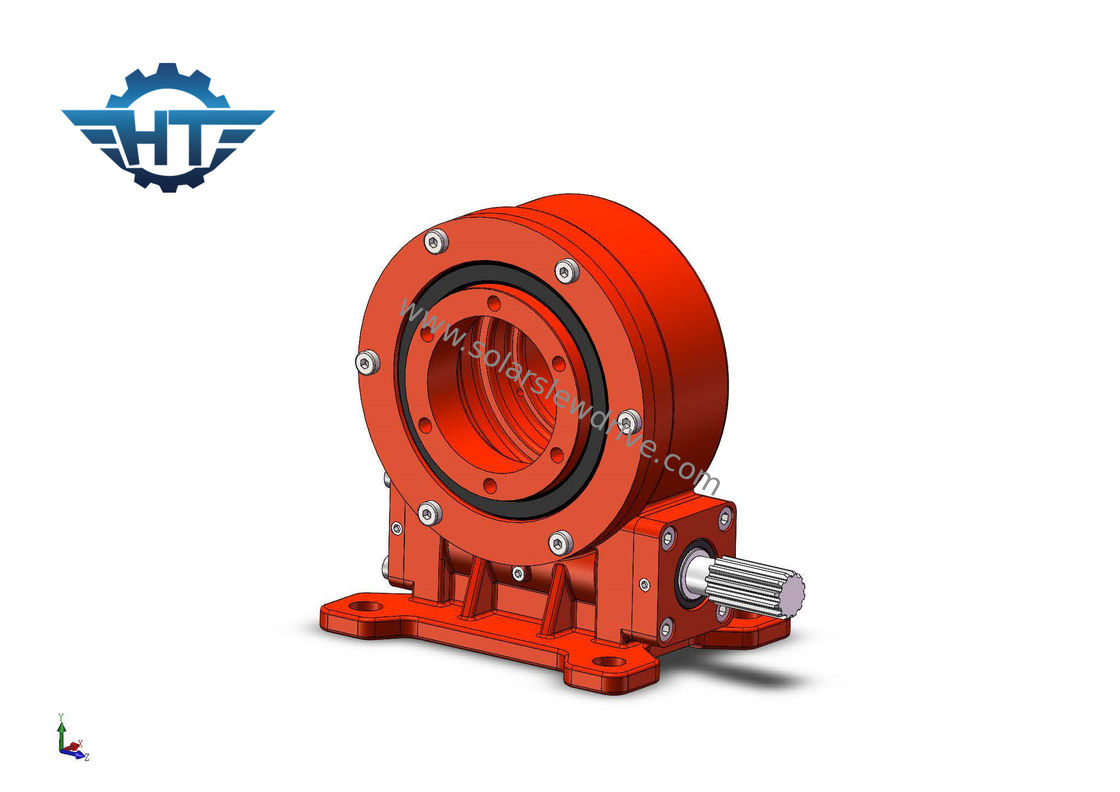

Drive slewing sumbu tunggal VE7 berputar di sekitar satu sumbu.Penggerak slewing VE7 dengan motor roda gigi 24vdc dapat dirancang untuk berbagai ukuran agar sesuai untuk semua jenis tabung utama.Ini juga merupakan produk standar, paling mudah dipasang, dan paling umum digunakan.Penggerak slewing VE7 menawarkan pemasangan vertikal dan penggerak tertutup sepenuhnya dalam satu unit bertenaga tinggi.
Keuntungan
1. Torsi penahan yang tinggi
2. Mengunci sendiri untuk meningkatkan keamanan sistem pelacakan matahari
2. Berhenti di dalam, berkisar dari + 60 ° ~ -60 °, jika pelanggan memiliki aplikasi yang memerlukan rotasi 360 °, kami memiliki jenis keluaran flensa untuk disuplai
3. Membungkus worm drive di dalamnya
4. Kontak multi gigi untuk memastikan beban tinggi dan meminimalkan serangan balik
Data Teknis VE Slewing Drive
Model |
Perbandingan |
Torsi Output Terukur (Nm) |
Torsi Miring (Nm) |
Memegang Torsi (Nm) |
Beban Aksial (kN) |
Beban Radial (kN) |
Efisiensi |
Presisi (°) |
Mengunci sendiri |
Berat (kg) |
3 " |
31: 1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Iya |
12 |
5 " |
37: 1 |
800 |
5.000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Iya |
18 |
7 " |
57: 1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Iya |
32 |
8 " |
51: 1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Iya |
28 |
9 " |
61: 1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Iya |
52 |
12 " |
78: 1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Iya |
65 |
14 " |
85: 1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Iya |
88 |
17 " |
102: 1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Iya |
135 |
21 " |
125: 1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Iya |
192 |
25 " |
150: 1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Iya |
251 |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Aplikasinya
Bantalan penggerak slewing biasanya ditemukan dalam aplikasi seperti: turbin angin, pengangkut beban berat, pelacak surya, crane pelabuhan, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, tabel kontrol yaw dan pitch.
Tanya Jawab
1. Bagaimana saya bisa memilih?
Harap tentukan ukuran diameter roda, lebar, voltase, daya, dan kecepatan tanpa beban dari motor yang diperlukan.
2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?
Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.
3. Berapa total biaya untuk sampel?
Total biaya sampel = biaya sampel + ongkos kirim
Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih motor roda gigi yang sesuai
4. Bagaimana Anda mengirimkan sampel?
Mengingat jumlah sampel tidak besar, kami mendukung sampel kapal oleh EMS, TNT atau Fedex
5. Berapa jumlah pesanan minimum Anda?
10 set setelah sampel dikonfirmasi
6. Apa waktu pengiriman Anda?
Untuk sampel standar: dalam 7 hari;untuk pesanan batch: dalam 25 hari.
