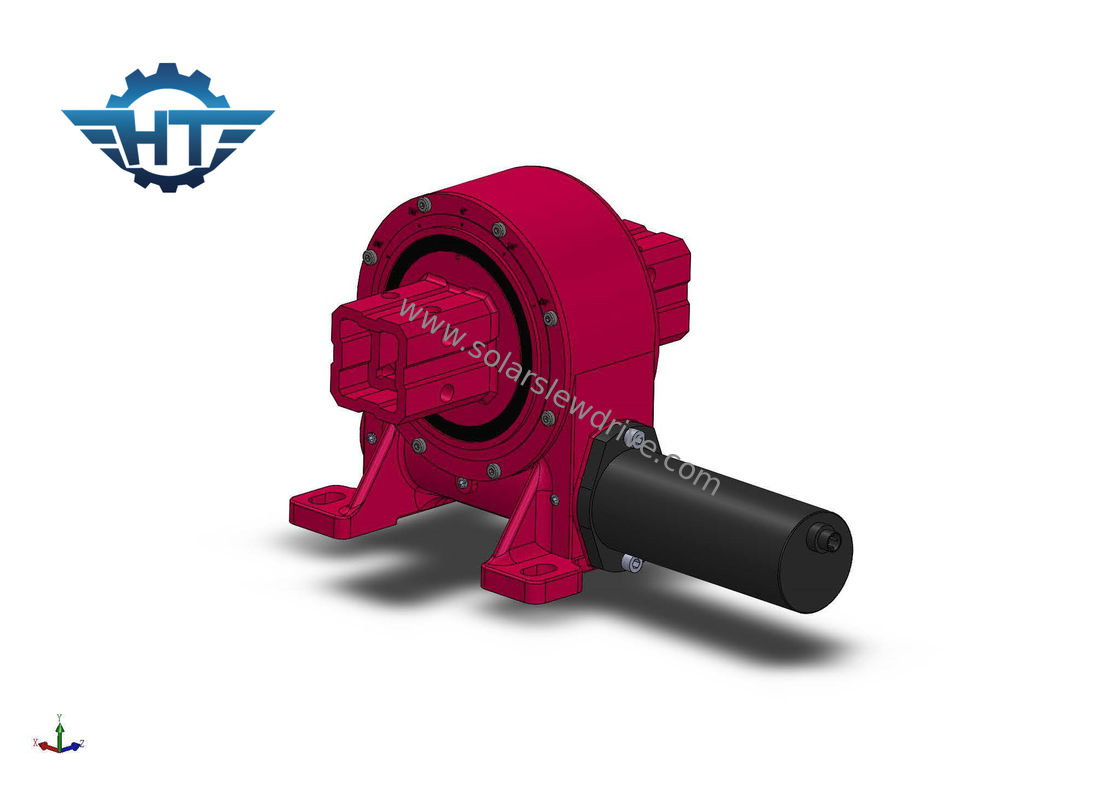

VE7 VE6 Slew Drive Gearbox Self Lock Worm Gear Untuk Pelacak Surya Sumbu Tunggal Horisontal

Name: VE7 VE6 Slew Drive Gearbox Self Lock Worm Gear Untuk Pelacak Surya Sumbu Tunggal Horisontal
Brand: HangTuo
SKU: VE7 "
Price: 280 USD
Availability: InStock
Rating: 4.7 (107 reviews)
ISBN: 13710158

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	VE7 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 potong
Harga:	USD 280~504 / pc
Kemasan rincian:	Kotak Kayu Lapis
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L / C, T / T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo	Model:	VE7
Perbandingan gigi:	57: 1	Dinilai Torsi Output:	1750Nm
Memegang Torsi:	13200Nm	Memiringkan Torsi:	7000Nm
Efisiensi:	40%	Warna standar:	RAL 9006
Cahaya Tinggi:	Self Lock Slew Drive Gearbox , Worm Gear Membunuh Gearbox Drive , Solar Trackers Membunuh Drive Gearbox

CE / ISO Bersertifikat Vertikal 7 Inch Single Axis Worm Gear Slew Drive Untuk Pelacak Sumbu Tunggal

Deskripsi

Drive slewing Hangtuo memiliki fitur yang bagus eberkembang worm dan gear meshing dan multi tooth contact yang membuat slewing drive dengan hTorsi penahan yang tinggi untuk meningkatkan keamanan sistem pelacakan surya.Ini mengunci sendiri dan dapat berputar ± 65 °.Jika rentang yang lebih besar diperlukan, itu dapat disesuaikan.

Data Teknis VE Slewing Drive

Model	Perbandingan	Torsi Output Terukur (Nm)	Torsi Miring (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	1800	22	15	40%	≤0.1	Iya	12
5 "	37: 1	800	5.000	9200	16	27	40%	≤0.1	Iya	18
7 "	57: 1	1750	7000	13200	34	58	40%	≤0.1	Iya	32
8 "	51: 1	2250	11200	20400	50	80	40%	≤0.1	Iya	28
9 "	61: 1	2250	16000	30800	60	130	40%	≤0.1	Iya	52
12 "	78: 1	4300	25000	40560	77	190	40%	≤0.1	Iya	65
14 "	85: 1	5600	48000	44200	110	230	40%	≤0.1	Iya	88
17 "	102: 1	6750	67000	53040	142	390	40%	≤0.1	Iya	135
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	Iya	192
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	Iya	251

Layanan yang Disesuaikan

1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.

Glosarium Paramaters Kunci

Torsi Momen Miring:Torsi ini merupakan beban gravitasi dikalikan jarak antara posisi beban dengan pusat slewing bearing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.

Beban radial: Beban vertikal ke sumbu bantalan slewing

Beban aksial: Beban tersebut sejajar dengan sumbu slewing bearing

Memegang torsi: Ini adalah torsi terbalik, ketika drive berputar secara terbalik, dan bagian-bagiannya tidak rusak, torsi maksimum yang dicapai disebut torsi penahan, juga dianggap sebagai torsi yang rusak.

Mengunci sendiri: Hanya jika ada beban, penggerak slewing tidak dapat memutar balik dan karenanya disebut penguncian sendiri.
