Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 300~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 " |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Dinilai Torsi Output: | 2000 Nm |
Memegang Torsi: | 13500 Nm | Memiringkan Torsi: | 13200 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

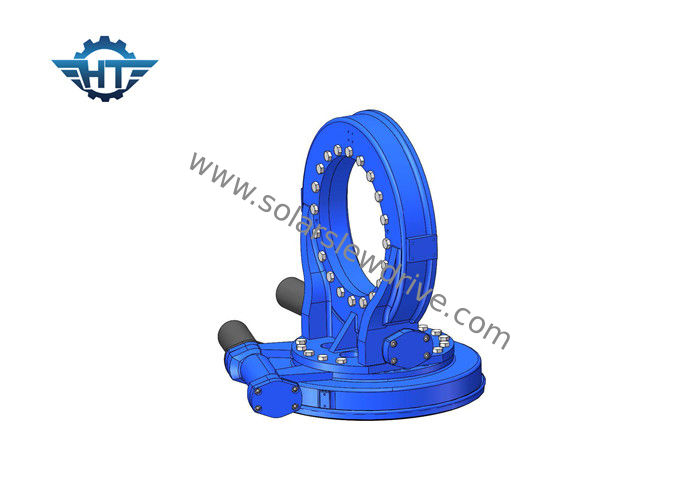

Dual Axis Worm Gear Slewing Drive Dengan Rumah Tertutup Dan Serangan Balik Kecil Untuk Pelacak PV
Keterangan
Penggerak slewing atau bantalan slewing adalah bagian rotasi yang biasanya mendukung beban yang berat tetapi berputar lambat, seringkali platform horizontal seperti derek konvensional, swing yarder, atau platform menghadap angin dari sistem pelacakan surya sumbu horizontal.Penggerak slewing terdiri dari cacing amplop, roda gigi, rumah, dll. Penggerak penggerak sumbu ganda pelacak surya adalah solusi sempurna dalam aplikasi pelacak surya sumbu ganda.
Drive slew sumbu ganda memiliki tiga jenis solusi dengan drive slew:
Secara umum, untuk struktur braket yang mudah, sde slew drive akan menjadi solusi sempurna, tetapi dua lainnya juga sangat populer.
Drive Slew Diterapkan Dalam Sistem Pelacakan PV
Nama Produk | SDE7 Slewing drive |
Torsi Keluaran | 980 Nm ;723 kaki.lbs |
Torsi Keluaran Maks | 1938 Nm;1429 kaki.lbs |
Torsi Momen Miring | 7000Nm;5163 kaki.lbs |
Memegang Torsi | 13200 Nm ;9736 kaki.lbs |
Peringkat Aksial Statis | 133,20 kN ;29943 lb |
Peringkat Radial Statis | 53kN;11977 lb |
Peringkat Aksial Dinamis | 31,90 kN ;7171 lb |
Peringkat Radial Dinamis | 27,91 kN ;6274 lb |
Alternatif Motor | Motor 12V / 24V;Motor langkah;Motor Tanpa Sikat |
Gaya Produk | Sumbu Ganda;Sumbu Tunggal;CPV/HCPV;hidangan surya;Parabola;Menara Surya |
Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Meter Persegi Tata Surya | 30 |
Parameter Kinerja SDE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | 0.1 | ya | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | 0.1 | ya | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | 0.1 | ya | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | 0.1 | ya | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | ya | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | ya | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | ya | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | ya | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | ya | 705 |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Membungkus drive worm di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Self-lock untuk meningkatkan keamanan
