Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~380/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tipe: | Tertutup | Aplikasi: | Mesin konstruksi |
---|---|---|---|
Driver: | Hidrolik motor | IP kelas: | IP66 |
Warna: | Seperti yang diminta | Effciency: | 40% |
Model: | VE9 | Rasio: | 61: 1 |
Cahaya Tinggi: | cincin slewing gigi cacing,motor gear cacing |

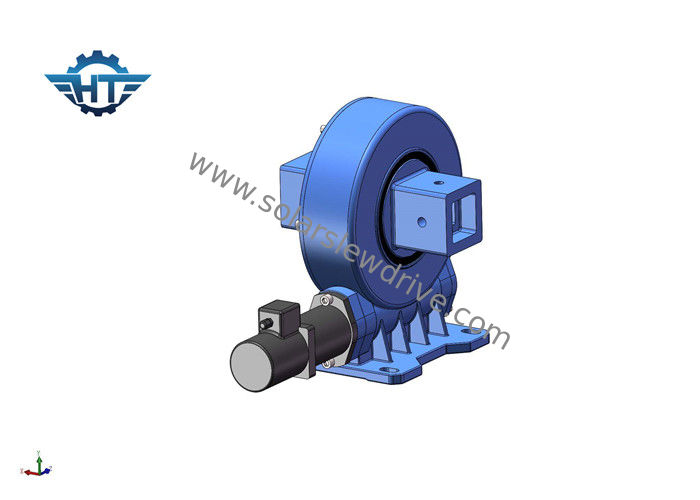

VE9 110 * 110mm Tabung Slew Drive Gearbox Dengan Perumahan Tertutup Untuk Sistem Pelacakan Surya
Deskripsi Produk
Slewing drive mungkin kecil, tetapi mereka membantu melakukan beberapa pekerjaan terbesar di berbagai aplikasi. Dari rotasi lengan ayun pada sistem lintasan tenaga surya ke derek, turbin angin, drive penggerak merupakan bagian integral dari banyak proses pemesinan.
Terutama, perancangan vertikal adalah titik terang terbesar dari drive slewing Hangtuo, perancangan vertikal terutama digunakan untuk sistem pelacak surya, struktur khusus menyederhanakan struktur kompleks dari braket sistem pelacakan surya sumbu tunggal, mengurangi biaya seluruh sistem, desain vertikal memainkan peran yang lebih kompetitif di pasar pelacak surya.
Model: | VE9 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Tipe | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 2250 Nm |
Memiringkan Momen Torsi | 16 K Nm | Memegang Torsi | 30. K Nm |
Peringkat aksial statis | 60 KN | Peringkat Radial Statis | 130 KN |
Peringkat aksial dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Aplikasi
Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan antena parabola atau satelit. Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi Positioner Dual-Axis SDE
Parameter dari Seri VE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
