| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | Bagian 1 |
| harga: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

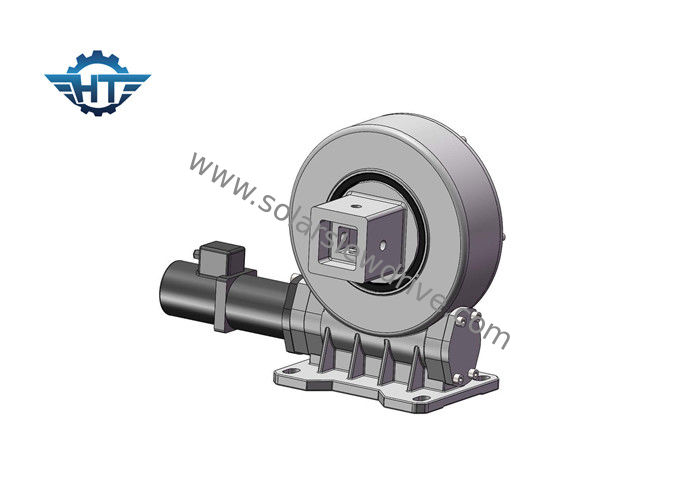

9 Inch Vertikal Worm Gear Slew Bantalan Cincin Dengan Torsi Tinggi Untuk Sistem Pelacakan Surya
Deskripsi
Slewing ring mengandung solusi ringkas dengan transmisi tinggi, terdiri dari slewing ring dengan gear eksternal, dikombinasikan dengan poros worm geared yang berdampingan. Dengan persneling yang mengunci sendiri, tidak ada kerusakan yang diperlukan pada mesin penggerak. Juga tersedia dengan motor planetary geared yang dipasang langsung. Drive cacing — ketahanan aus yang lebih tinggi dari drive cacing, yang dapat memuat torsi keluaran yang kuat dan torsi momen miring dengan kinerja stabilitas dan keandalan yang baik. Worm drive juga tersedia untuk bidang ketelitian pelacakan yang lebih tinggi.
Parameter dari Seri VE
| Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
Keuntungan
1. Putar ± 60 °, berhenti keras di dalam
1. Momen terbalik yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
Aplikasi
Aplikasi termasuk pelacak surya, turbin angin, derek truk, lift manusia, peralatan utilitas, lampiran peralatan hidrolik, peralatan alat oli, penangan ban, derek penggali, lift otomotif dan turbin angin, piringan, antena satelit dll.
