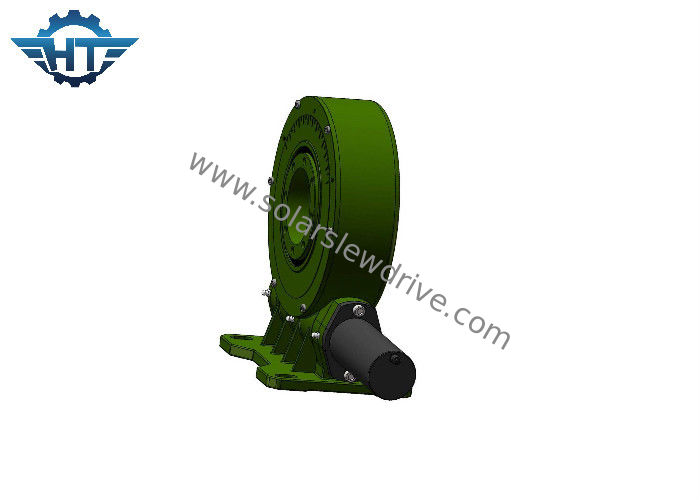

IP66 Single Axis Rotatory Slew Drive Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya

IP66 Single Axis Rotatory Slew Drive Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya

  • IP66 Single Axis Rotatory Slew Drive Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya
  • IP66 Single Axis Rotatory Slew Drive Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya
IP66 Single Axis Rotatory Slew Drive Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE3 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 330~450/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: VE3 "
Rasio Gear: 31: 1 Efisiensi: 40%
Warna: RAL 9006 Aplikasi: sistem pelacakan surya
Tempat asal: Changzhou, Cina Driver: Motor 24VDC
Garansi: 5 ~ 10 tahun Sertifikat: ISO9001, CE
Cahaya Tinggi:

solar slew drive

,

slewing drive for solar tracking system

IP66 Single Axis Drive Rotatory Kecil Dengan Torsi Yang Kuat Untuk Pelacak Surya Axis Tunggal

Deskripsi

Slewing drive, juga disebut rotary drive dan gearbox karena komponen intinya adalah slewing bearing dan cacing shaft. Ini juga terdiri dari komponen tambahan seperti seal, housing, dan motor. Sebagai sumber listrik, motor bungkal menggunakan motor planetary gear DC, motor gear AC atau motor stepper. Motor hidrolik AC terutama digunakan dalam mesin konstruksi sebagai sistem penggerak daya. Karena komponen inti adalah slewing ring drive, slewing gearbox dapat dengan mudah menahan gaya aksial dan radial.

Prinsip kerja penggerak slew: Cacing digerakkan oleh motor, yang menggerakkan cincin terluar cincin slewing untuk berputar; Cincin luar menghasilkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumah.

Slewing drive memiliki penguncian diri terbalik karena worm gear drive dengan karakteristik penguncian diri terbalik. Fitur ini sangat meningkatkan stabilitas operasi dan faktor keamanan host. Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.

Slewing drive adalah jenis baru produk slewing, biasanya disebut slewing ring, yang biasanya terdiri dari cacing, slewing ring, housing, motor dan komponen lainnya. Karena komponen inti adalah bantalan slewing, mereka dapat secara simultan menahan gaya aksial, gaya radial, dan momen terbalik. Dibandingkan dengan produk rotari tradisional, slewing drive baru ini memiliki instalasi yang mudah, perawatan yang mudah, dan tingkat instalasi yang lebih tinggi.

Parameter kinerja seri VE

Model Perbandingan Dinilai Output Torsi (Nm) Memiringkan Torsi (Nm) Memegang Torsi (Nm) Beban aksial (kn) Beban Radial (kn) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0.1 Iya 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0.1 Iya 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0.1 Iya 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0.1 Iya 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0.1 Iya 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0.1 Iya 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0.1 Iya 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0.1 Iya 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 251

Motor DC

1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.

2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.

3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor terletak oleh perbaikan jahitan dengan sekrup aksial yang meningkatkan ketepatan pencocokan dan mengurangi kebisingan.

4. Kami menggunakan rolling pin holder di dalam roda planetary. Kami menggunakan rolling pin grinding bukannya sliding grinding sehingga umur gearbox jauh lebih lama.

5. Struktur pendukung ganda; Gerinda internal pada bore bagian dalam roda gigi planet membuat bore bagian dalam kurang dari 0,003 mm, berjalan dengan menggulir bukannya meluncur; Pengerukan presisi permukaan gigi HRC60; Pengadopsian semua teknologi ini memastikan pengoperasian yang super sunyi dan stabil dan waktu umur panjang lebih dari 10.000 jam.
