Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE12 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1600/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | PC 500 per bulan |
Bahan: | 50Mn, 42CrMo | Jaminan: | 5 tahun |
---|---|---|---|
Layanan: | Desain OEM | Jenis Putar: | Dua sumbu |
Warna: | Perak abu-abu | Situs Instalasi: | Atap dan Lapangan |
Pengemasan: | kayu lapis | Motor: | 12V / 24V DC |
Cahaya Tinggi: | worm gear slew drive,slewing ring gear |

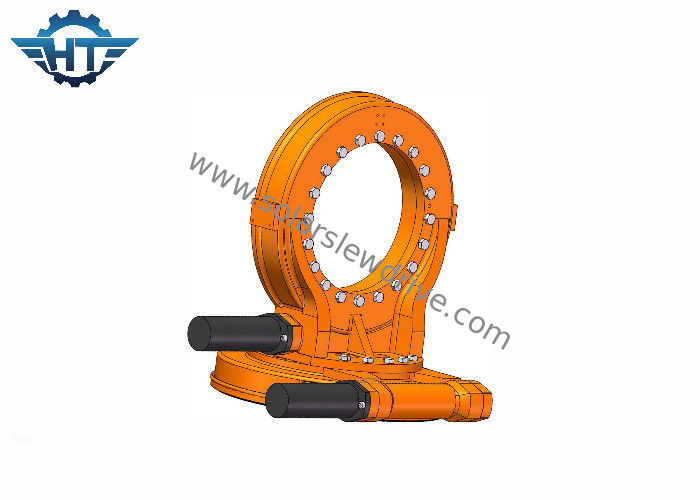

25 Tahun Siklus Hidup Slew Drive Gearbox, Torsi Tinggi Dan Presisi Untuk Sistem Pelacakan Surya Sumbu Ganda
Deskripsi
Torsi penahan: 40560 Nm
Peringkat aksial statis: 77 kN
Peringkat radial statis: 190 kN
Rasio roda gigi: 78: 1
Presisi pelacakan: ≤ 0,1
Torsi momen miring: 25000 Nm
Torsi keluaran: 5800 Nm
Berat: 160 kg
Penggerak slewing Hangtuo terutama terdiri dari bantalan slewing, roda gigi cacing, rumah dan motor hidrolik atau listrik.
Parameter Seri SDE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 705 |
Aplikasi
Penggerak slewing perumahan tertutup banyak digunakan dalam aplikasi teknik yang berbeda seperti pengangkut pemuat berat, derek bergerak pelabuhan, pengangkatan kapal, truk cakar, derek pengangkat kontainer, dan derek gantry bergerak, mesin tambang, ekskavator, mesin beton, mesin kertas, seperti serta sistem pembangkit tenaga angin juga menggunakan penggerak slewing kami.
Ketika penggerak slewing digunakan dalam industri energi matahari, pengguna harus memilih yang ideal sesuai dengan luas panel surya yang sebenarnya.
Umumnya, penggerak slewing 3 inci cocok untuk sistem tenaga surya yang dilengkapi dengan panel surya 3-5㎡, panel surya 7 inci untuk 10-17-17, 9 inci untuk 18-30 ㎡, 12 inci untuk 31-45㎡, dan 14 inci untuk 46-60㎡.
Pengemasan dan Pengiriman
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah Pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive berdimensi kecil tetapi berbobot berat, pengirimannya tidak hemat biaya melalui laut sementara pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres. harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
catatan:
Ekspres: pintu ke pintu, hanya perlu membayar pajak impor jika diminta oleh bea cukai.
Melalui udara atau laut: pabrik ke bandara tujuan / pelabuhan laut, perlu membayar biaya tujuan yang dibebankan oleh bandara (biaya tujuan selalu dikenakan per B / L terlepas dari paketnya besar, kecil, berat atau ringan, pada umumnya 200 ~ 400 USD per kargo) dan pajak impor jika diminta oleh bea cukai.
Dengan kereta api: terkadang harga pengiriman sama dengan laut tetapi membutuhkan waktu pengiriman lebih sedikit daripada laut, kami akan mempertimbangkan cara pengiriman ini jika barang sangat dibutuhkan oleh klien kami.
