Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 330~360/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE14 | Memegang Torsi: | 54200 Nm |
---|---|---|---|
Memiringkan Torsi: | 68000 Nm | Output torsi: | 6550 Nm |
aksial beban: | 680 kN | Beban Radikal: | 230 kN |
Sertifikat: | ISO9001, CE | Dilukis: | TERSEDIA |
Cahaya Tinggi: | motor penggerak hidraulik,penggerak pelacak surya |

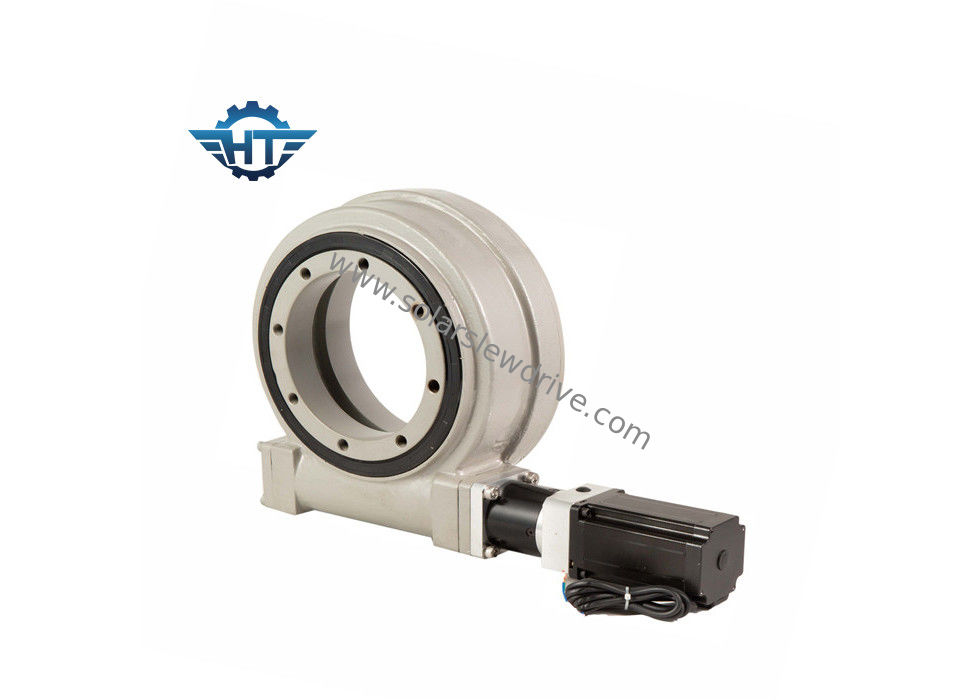

Se Series Worm Gear Slew Drive Dengan Baut Kekuatan Tinggi Untuk Sistem Pelacakan Surya
Deskripsi Produk
Slewing bearing, slewing ring bearing Seiring perkembangan teknologi, semakin banyak slewing drive yang menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi pada gigi.
Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar. Drive slewing menggunakan teknologi cacing standar di mana cacing pada horizontal. Rasio kecepatan poros tergantung pada hubungan antara jumlah benang pada cacing dan jumlah gigi. di gigi cacing atau gigi.
Performace dari SE Series
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Pemasangan Slew Drive
1. Bersihkan struktur pemasangan, mis. Dari pengelasan, galvanisasi, residu, kotoran, dll.
2. Angkat slew drive dengan baut mata.
3. Drive slew harus dipasang dalam kondisi tidak terisi.
4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara kekuatan pengencang baut.
5. Terapkan cairan kunci benang ke utas.
6.Letakkan cairan kunci thread pada celah benang yang meminta bagian pas sepenuhnya.
7. Muat kembali baut yang melintang. Lihat pola umum dalam sketsa di bawah ini tentang cara baut mendapatkan torsi dalam urutan melintang. Mulai dengan cincin dalam atau luar. Lakukan torsi melintang dari semua baut hingga 30% dari torsi yang dikencangkan. Kemudian ulangi torsi melintang hingga 80% dari torsi pengetatan. Akhirnya tumpang tindih torsi hingga 100% dari torsi pengetatan.
1. Pertama benar-benar torsi cincin bagian dalam atau luar, kemudian lakukan cincin lainnya.
2.Setelah sekrup dikencangkan, harap tandai secara permanen posisi kepala sekrup dengan struktur stasioner. Ini akan digunakan nanti selama inspeksi untuk memastikan kepala sekrup tidak terlepas.
Ada banyak aplikasi di mana rotary drive dapat digunakan, primer karena sangat cocok untuk aplikasi yang membutuhkan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi swing drive yang umum termasuk, tetapi tidak terbatas pada:
1.Solar tracker
2. Turbin Angin
3. lift pria
4. mesin hidrolik
5.Telehandler
6. derek excavator
7. Angkat
8. membran
9. peralatan Pengisian
10. peralatan militer
