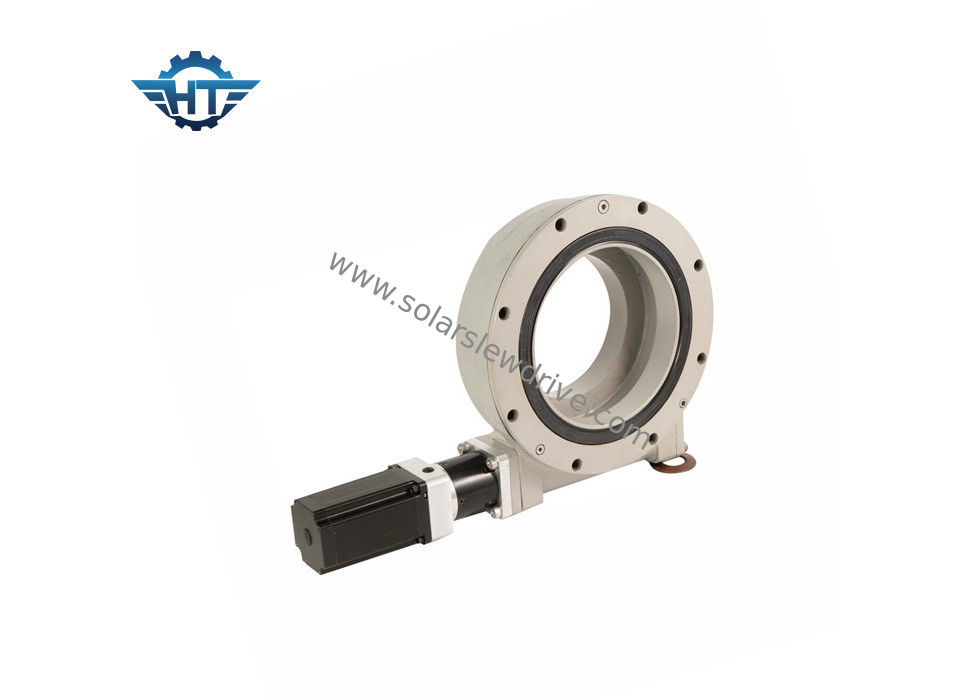

Se Series Solar Slew Drive Gearbox Terlampir Dengan Gear Motor Untuk Sistem Pelacakan Surya
Deskripsi Produk
Kode model:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE: SE-Horizontal slew drive
VE-Vertical slew drive
SDE-Dual axis slew drive
2- Ukuran produk, mis.3 ", 5", 7 ", 9", 12 ", 14", 17 ", 21", 25 "
Slew drive 3 ”, rasio reduksi: 31.
Slew drive 5 ", rasio pengurangan: 37.
Drive slew 7 ", rasio pengurangan: 57.
Slew drive 9 ", rasio pengurangan: 61.
Drive slew 12 ”, rasio pengurangan: 78.
Drive slew 14 ", rasio pengurangan: 85.
Drive slew 17 ", rasio pengurangan: 102.
Drive slew 21 ", rasio pengurangan: 125.
Drive slew 25 ", rasio pengurangan: 150.
3- A: Tingkat Teknik, A, B, C, dll ...
4- XXX: Rasio pengurangan.
5- M: Ulir pemasangan metrik M, lubang None-Screw dengan pengukuran Inggris. M.
6- HX: HA- Quenching
HC-Tidak ada pendinginan
Besi Ulet Austempered HD
HQ- QPQ
HN-Nitriding
7- 25M: input spline B-6B
Input lubang 12M-φ12
Input 25M-φ25 lubang
Input motor hidrolik 160-160CC
Input motor roda gigi 24-24V
Input motor roda gigi 220-220V
Input motor gear 380-380V
8-R: R-kanan, posisi motor. L- Sisi kiri, posisi motor.
9-C: ujung C-Capped. Encoder E-Supply. A - Jauh, posisi & arah port hidraulik. I - In, posisi & arah port hidraulik. U-Up, posisi & arah port hidraulik. D - Turun, posisi & arah port hidrolik.
10-2: Tidak ada-Nomor cacing / Blank-Single, 2-Dual
11-REV.A: Nomor versi ABC dll ...
Perhatikan: Kami akan menambahkan kode pelanggan ketika pelanggan memiliki persyaratan khusus.
Performace dari SE Series
| Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Transportasi, Penanganan & Penyimpanan
Transportasi hanya dalam posisi horizontal, dampaknya harus dihindari.
Kenakan sarung tangan kerja dan berhati-hatilah saat memegang drive slew.
Gunakan lubang-lubang cincin pada drive slew untuk memperbaiki baut untuk pengangkatan, penanganan, dan penempatan yang aman.
Simpan hanya dalam posisi horizontal dan di ruangan tertutup, jauhkan dari basah, perlindungan korosi permukaan permukaan kawin yang terekspos berlangsung sekitar 1 bulan dalam kemasan tertutup. Penyimpanan periode yang lebih lama membutuhkan tindakan perlindungan khusus.
Mengangkut cincin slew yang belum terbongkar
Gunakan alat pengangkat yang cocok / jangan pernah mengangkut produk secara vertikal
Drive slew yang tidak terbungkus dapat diangkut dengan roda gigi dengan kondisi sebagai berikut :
- Roda pengangkat harus dikonfigurasikan dengan benar untuk muatan transportasi unit.
- Baut cincin harus dikonfigurasikan dengan tepat sesuai berat unit transportasi.
- Slew drive hanya akan diangkut dengan sendirinya.
- Transportasi dalam perusahaan hanya akan dilakukan secara horizontal.
